Абсолютный угловой энкодер EAS40A-S2
магнитный12 битоводнооборотный

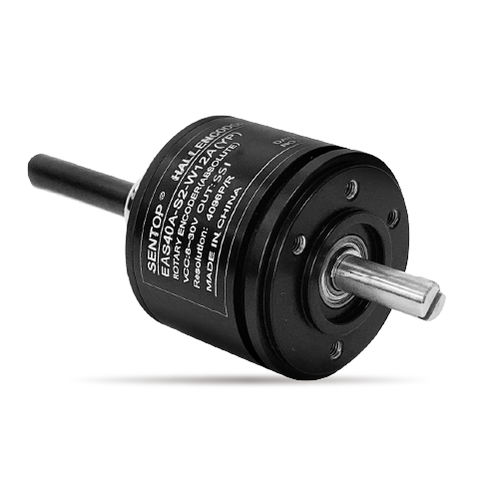

Абсолютный угловой энкодер - EAS40A-S2 - SENTOP by Shanghai Sibo M&E Co., Ltd. - магнитный / 12 битов / однооборотный
Абсолютный угловой энкодер - EAS40A-S2 - SENTOP by Shanghai Sibo M&E Co., Ltd. - магнитный / 12 битов / однооборотный
Абсолютный угловой энкодер - EAS40A-S2 - SENTOP by Shanghai Sibo M&E Co., Ltd. - магнитный / 12 битов / однооборотный - изображение - 2
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте SENTOP by Shanghai Sibo M&E Co., Ltd.

Характеристики

Тип
абсолютный
Технология
магнитный
Разрешение абсолютных энкодеров
12 битов
Механическая характеристика
с установкой на валу, однооборотный
Выходной сигнал
SSI
Материал
из алюминия
Уровень защиты
IP67
Применение
для двигателя
Разрешение инкрементального энкодера (импульсы/оборот)

4 096 unit

Температура процесса

МИН.: -40 °C
(-40 °F)

МАКС.: 85 °C
(185 °F)

Описание

Обзор
EAS40A-S2 — магнитный абсолютный однооборотный энкодер. Энкодер с высоким классом защиты, дифференциальным выходом SSI и уровнями сигнала TTL, разработан для крепления винтом или на сервоприводе, где требуется компактное герметичное измерение угла.

Ключевые характеристики
  • Магнитный абсолютный однооборотный энкодер
  • Высокая степень защиты: IP67
  • Оснащён одной парой прецизионных шарикоподшипников
  • Выход: SSI дифференциальный сигнал (совместим с TTL)
  • Монтаж: винтовой и сервомонтаж


Общие механические характеристики
Степень защиты: IP67
Пусковой момент: <1 mN·m
Срок службы: >100 000 000 циклов
Масса: прибл. 120 г
Материал корпуса: анодированный алюминиевый сплав
Материал вала: нержавеющая сталь

Эксплуатационные параметры
Рабочая температура: -40℃ до +85℃
Температура хранения: -40℃ до +85℃
Вибрация: 100 m/s², 55Hz–2000Hz (EN 60068-2-6)
Удар: 1000 m/s², 6 ms (EN 60068-2-27)
ESD: контакт ±8 kV, воздушный ±15 kV (EN61000-4-2:2009)
EMS: 10 V/m (80MHz–1GHz, 1 kHz 80% AM) (EN61000-4-3:2006+A1:2010)

Общие электрические характеристики
Стандартная модель: EAS40A-S2-W12A
Питающее напряжение: 9V–30V
Ток потребления (без нагрузки): ≤80mA
Разрешающая способность за оборот: 4096 (12 бит)
Интерфейс: SSI дифференциальный сигнал
Кодирование: двоичное
Уровень сигнала: TTL
Время обновления: 10 μs
Сопротивление изоляции: >1000 MΩ (500V D.C.)
Диэлектрическая прочность: 1 мин (500V A.C.)

Доступные специальные опции
Специальный вал: возможна поставка вала специальной длины, диаметра или с особыми механической обработкой (например, шлиц, плоскость, сверление) по запросу.

Технические характеристики
  • Модель: EAS40A-S2 (стандартный вариант: EAS40A-S2-W12A)
  • Тип: магнитный абсолютный однооборотный энкодер
  • Разрешающая способность: 12 бит (4096 шагов)
  • Выход / Интерфейс: SSI дифференциальный, совместим с TTL
  • Питание: 9V–30V, ≤80mA без нагрузки
  • Класс защиты: IP67
  • Рабочая температура: -40℃–+85℃
  • Механика: анодированный алюминиевый корпус, вал из нержавеющей стали, прибл. 120 г
  • Надёжность: срок службы >100 000 000 циклов
  • EMC / ESD: соответствует EN61000-4-2 / EN61000-4-3
