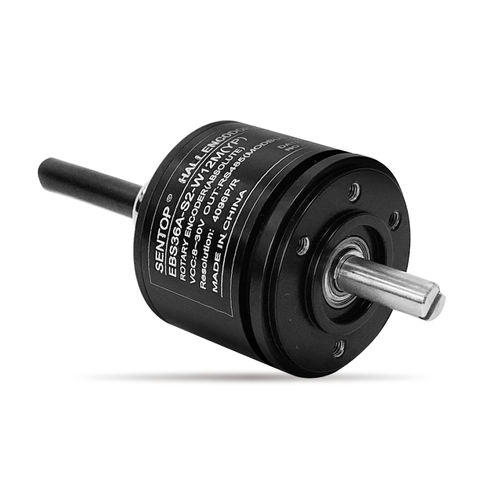

Абсолютный датчик угла поворота EBS36A

магнитный12 битоводнооборотный

Краткое описание
Абсолютный одноборотовый магнитный энкодер EBS36A для измерения углового положения с защитой IP67 и большой механической долговечностью. Поддерживает Modbus RTU и обеспечивает однооборотное разрешение 12 бит (4096).

Ключевые характеристики

• Магнитный принцип датчика
• Высокая степень защиты (IP67)
• Одна пара прецизионных шарикоподшипников
• Протокол: Modbus RTU (slave)

Общие механические характеристики
Степень защиты: IP67
Пусковой момент: <1 mN·m
Механический ресурс: >100 000 000 оборотов
Масса: прибл. 100 г
Материал корпуса: анодированный алюминиевый сплав
Материал вала: нержавеющая сталь (может быть настроен)

Экологические характеристики
Диапазон рабочих температур: -30℃ до +85℃
Диапазон температур хранения: -30℃ до +85℃
Вибрация: 100 m/s², 55 Hz–2000 Hz (EN 60068-2-6)
Удар: 1000 m/s², 6 ms (EN 60068-2-27)
ESD: контактная разрядка ±8 kV, воздушная разрядка ±15 kV (EN61000-4-2:2009)
EMS: 10 V/m (80 MHz–1 GHz, 1 kHz 80% AM) (EN61000-4-3:2006+A1:2010)

Общие электрические характеристики
Пример стандартной модели: EBS36A-S2-W12485
Питание: 9 V–30 V
Потребление тока (без нагрузки): ≤70 mA
Однооборотное разрешение: 4096 (12 Bit)
Протокол: Modbus RTU (slave)
Скорость передачи: 1200–115200 bps (настраивается, по умолчанию 9600 bps)
Адрес: 1–200 (настраивается, по умолчанию 1)
Сопротивление изоляции: >1000 MΩ (500 V D.C.)
Диэлектрическая прочность: 1 мин (500 V A.C.)

Доступные специальные спецификации
Специальный вал: возможна индивидуальная длина, диаметр или обработка вала (например, проточка, плоская грань, сверление) по запросу.
Кастомный протокол: протокол связи может быть адаптирован под требования заказчика.

Краткое техническое описание

• Модель / Серия: EBS36A
• Тип: Абсолютный одноборотовый магнитный энкодер
• Разрешение: 4096 (12 Bit)
• Степень защиты: IP67
• Питание: 9 V–30 V
• Ток холостого хода: ≤70 mA
• Рабочая температура: -30℃ до +85℃
• Масса: прибл. 100 г
• Корпус: анодированный алюминиевый сплав
• Вал: нержавеющая сталь (настраиваемый)
• Интерфейс / Протокол: Modbus RTU (slave), настраиваемый
• Механический ресурс: >100 000 000 оборотов
• Вибрация / Удар / ESD / EMS: соответствует указанным стандартам
