Абсолютный датчик угла поворота EAM30A

магнитный12 битов14-битный

Обзор продукта

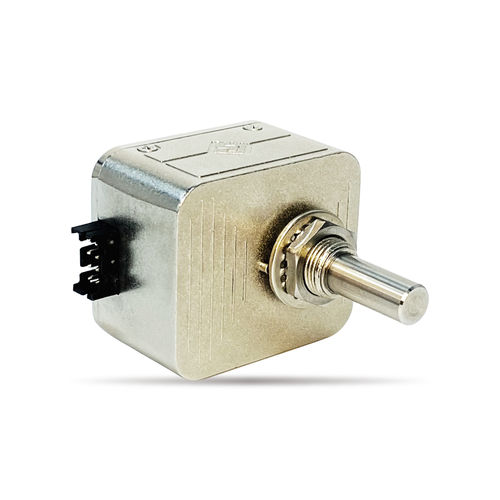

EAM30A — магнитный абсолютный многооборотный энкодер, обеспечивающий многооборотную позиционную обратную связь с дифференциальным SSI-выходом, предназначен для промышленных применений.

Основные характеристики

• Магнитный абсолютный многооборотный энкодер
• Многооборотные варианты: 30 оборотов стандартно, 60 оборотов опционально
• Разрешение на один оборот: стандарт 4096 (12 бит), до 14 бит опционально
• Выход/интерфейс: дифференциальный SSI, уровни TTL
• Установка нулевой точки в любой позиции вала

Механические характеристики

• Механический угол: 360° (непрерывно)
• Степень защиты: IP40 (стандарт) / IP67 (опция)
• Рабочий момент: <5 mN·m
• Срок службы: >50 000 000 оборотов
• Масса: ≈65 г
• Материал корпуса: цинковый сплав; вал: нержавеющая сталь
• Соединение: 8-контактный разъем (2 mm, 2x4P)

Экологические характеристики

• Рабочая температура: -30°C ～ +85°C
• Температура хранения: -30°C ～ +85°C
• ESD: контакт ±8 kV, воздушный ±15 kV (EN61000-4-2)
• EMS: 10 V/m (80 MHz–1 GHz, 1 kHz 80% AM) (EN61000-4-3)

Электрические характеристики

• Стандартная модель: EAM30A-E3-W1230TA
• Входное напряжение: стандарт 3.3–5 V DC; опция 12–30 V DC
• Потребляемый ток (без нагрузки): <80 mA
• Разрешение на оборот: 4096 (12 бит)
• Многооборотность: 30 оборотов стандартно; 60 опционально
• Погрешность независимой линейности: ±0.3%
• Повторяемость: ±1 LSB (зависит от установки)
• Интерфейс: SSI differential; код: бинарный; биты многооборотных данных: 8 bit; биты угла в одном обороте: 12 bit
• Уровни сигнала: TTL; время обновления: 1 ms
• Сопротивление изоляции: >1000 MΩ (500 V DC); диэлектрическая прочность: 1 мин (500 V AC)

Специальные опции

• Кабели и разъемы с экранированием по запросу заказчика
• Специальные валы: нестандартная длина, диаметр или механическая обработка (шпоночные пазы, плоские участки и т.д.)
• Аналоговые выходы (0–5V, 0–10V, 4–20 mA) или шины (RS485, CAN) доступны через эквивалентные серии продуктов

Технические характеристики (итог)

• Модель: EAM30A (пример: EAM30A-E3-W1230TA)
• Тип: магнитный абсолютный многооборотный энкодер
• Многооборотность: 30 / 60 оборотов
• Разрешение на оборот: 4096 (12 бит)
• Интерфейс: SSI differential, TTL
• Напряжение питания: 3.3–5 V DC (стандарт), 12–30 V DC (опция)
• Степень защиты: IP40 / IP67
• Рабочая температура: -30°C ～ +85°C
