Инкрементальный датчик угла поворота EI40A
магнитныйс цифровым выходом5 Vcc

Инкрементальный датчик угла поворота - EI40A - SENTOP by Shanghai Sibo M&E Co., Ltd. - магнитный / с цифровым выходом / 5 Vcc

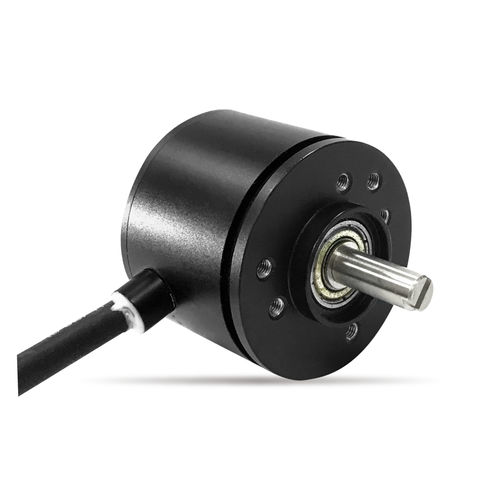

Инкрементальный датчик угла поворота - EI40A - SENTOP by Shanghai Sibo M&E Co., Ltd. - магнитный / с цифровым выходом / 5 Vcc
Инкрементальный датчик угла поворота - EI40A - SENTOP by Shanghai Sibo M&E Co., Ltd. - магнитный / с цифровым выходом / 5 Vcc - изображение - 2
Инкрементальный датчик угла поворота - EI40A - SENTOP by Shanghai Sibo M&E Co., Ltd. - магнитный / с цифровым выходом / 5 Vcc - изображение - 3
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте SENTOP by Shanghai Sibo M&E Co., Ltd.

Характеристики

Тип
инкрементальный
Технология
магнитный
Выходной сигнал
с цифровым выходом
Напряжение питания
5 Vcc
Материал
из алюминия, из нержавеющей стали
Уровень защиты
IP67
Применение
для промышленности, для двигателя
Другие характеристики
высокое разрешение
Температура процесса

МАКС.: 85 °C
(185 °F)

МИН.: -40 °C
(-40 °F)

Описание

Продукт
Инкрементальный магнитный энкодер для измерения скорости и обратной связи по положению. Разработан для работы в условиях с защитой IP67 и рассчитан на длительный срок службы. Подходит для крепления Screw и Servo в промышленных системах управления движением.

Характеристики
  • Магнитный инкрементальный энкодер для определения скорости и положения
  • Количество импульсов на оборот (PPR) настраивается до 4096 (настраивается, макс. 16384)
  • Высокий класс защиты (IP67)
  • Пара прецизионных шариковых подшипников
  • Варианты монтажа: Screw и Servo


Размеры
Чертеж размеров и механических интерфейсов доступен (имя файла: 尺寸图_SENTOP_EI40A.jpg).

Общие механические характеристики
Степень защиты: IP67
Рабочий момент: ≤1 mN·m
Макс. скорость: 6000 rpm
Срок службы: 100 000 000 циклов
Масса: прибл. 140 g
Материал корпуса: анодированный алюминиевый сплав
Материал вала: нержавеющая сталь

Эксплуатационные условия
Диапазон рабочих температур: -40℃ ～ +85℃
Диапазон температур хранения: -40℃ ～ +85℃

Общие электрические характеристики
Стандартная модель: EI40A-S1-W4096-P
Питание: 5V - 30V
Высокий уровень выхода: >2.9V
Низкий уровень выхода: <0.4V
Форма выхода: Push-pull (доступна дифференциальная опция)
Число выходных импульсов: 4096 ppr (настраивается, макс. 16384)
Задержка распространения выхода: <10 μs
Потребление тока (без нагрузки): <30 mA
Сопротивление изоляции: >1000 MΩ (500 V D.C.)
Электрическая прочность: 1 мин (500 V A.C.)

Специальные варианты
Специальный вал: длина, диаметр или специальные обработки вала (пазы, плоскости, отверстия и т.д.) по запросу.
Специальный выход: доступны варианты с дифференциальным сигналом.

Технические характеристики / сводка
  • Модель: EI40A (например: EI40A-S1-W4096-P)
  • Тип: инкрементальный энкодер, магнитный
  • Защита: IP67
  • Макс. скорость: 6000 rpm
  • Рабочий момент: ≤1 mN·m
  • Импульсы: до 4096 ppr (настраивается, макс. 16384)
  • Питание: 5V - 30V
  • Выход: Push-pull (стандарт), дифференциальная опция
  • Потребление (без нагрузки): <30 mA
  • Рабочая температура: -40℃ до +85℃
  • Корпус: анодированный алюминиевый сплав; вал: нержавеющая сталь
  • Масса: прибл. 140 g

Каталоги

MAGNETIC ENCODER EI40A
MAGNETIC ENCODER EI40A
2 Страницы
