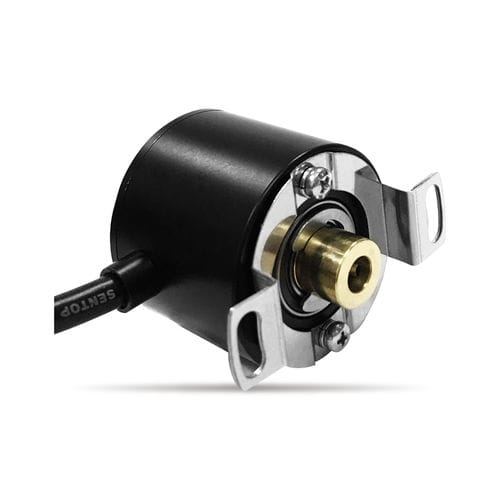

Абсолютный датчик угла поворота EAS40B-F1

магнитный12 битоводнооборотный

Обзор

• Абсолютный однооборотный магнитный энкодер с дифференциальным SSI-выходом
• Класс защиты IP67 для суровых условий
• Одна пара прецизионных шарикоподшипников
• Крепление в глухой посадке (blind hole) или с гибким фланцем
• Разрешение на один оборот 4096 (12 бит)
• Компактный корпус из анодированного алюминиевого сплава, вал — латунь

Механические характеристики
Степень защиты: IP67
Пусковой момент: <1 mN·m
Ресурс: >100.000.000 циклов
Масса: ок. 140 г
Материал корпуса: анодированный алюминиевый сплав
Материал вала: латунь
Крепление: глухой посадочный отверстие или гибкий фланец доступны


Эксплуатационные условия
Температура эксплуатации: -40℃ до +85℃
Температура хранения: -40℃ до +85℃
Вибрация: 100 m/s², 55Hz–2000Hz (EN 60068-2-6)
Удары: 1000 m/s², 6 ms (EN 60068-2-27)
ESD: Контакт ±8 kV, Воздушная разряд ±15 kV (EN61000-4-2:2009)
EMS: 10 V/m (80 MHz–1 GHz, 1 kHz 80% AM) (EN61000-4-3:2006+A1:2010)


Электрические характеристики
Стандартная модель: EAS40B-F1-W12A
Питающее напряжение: 9 V – 30 V
Потребляемый ток (без нагрузки): ≤80 mA
Разрешение (single-turn): 4096 (12 бит)
Интерфейс: SSI дифференциальный сигнал
Кодирование: двоичное
Уровень сигнала: TTL
Время обновления: 10 μs
Сопротивление изоляции: >1000 MΩ (500 V D.C.)
Диэлектрическая прочность: 1 мин (500 V A.C.)


Варианты на заказ

• Специальные валы: нестандартная длина, диаметр или механическая обработка вала (плоскости, канавки, отверстия и т.д.)

Размеры и документация
Доступны чертеж размеров и технический паспорт (datasheet) для помощи при выборе и установке (см. изображение с размерами продукта).
