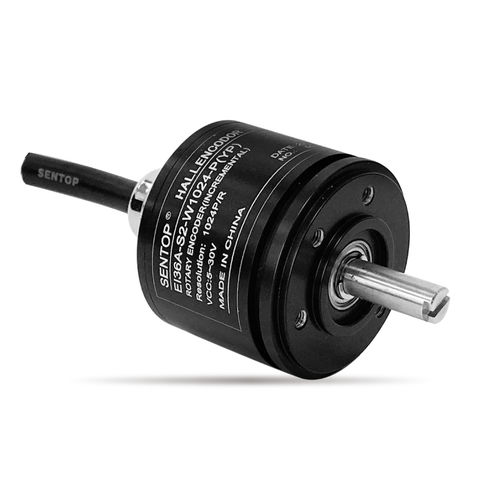

Инкрементальный датчик угла поворота EI36A

магнитныйсо сплошным валомс цифровым выходом

Обзор продукта
Инкрементальный магнитный энкодер EI36A, предназначенный для измерения углового положения и контроля скорости в промышленных применениях.

Ключевые особенности

• Магнитный инкрементальный энкодер для измерения скорости/положения
• Разрешение конфигурируется до 4096 PPR
• Степень защиты IP67
• Одна пара прецизионных шарикоподшипников
• Крепление винтом и для сервопривода

Габариты
Чертёж габаритных размеров EI36A доступен на странице продукта.

Общие механические характеристики
Степень защиты: IP67
Рабочий момент: <1 mN·m
Макс. скорость: 6000 rpm
Ресурс: 100 000 000 оборотов
Масса: прибл. 100 g
Материал корпуса: анодированный алюминиевый сплав
Материал вала: нержавеющая сталь

Экологические характеристики
Рабочий диапазон температур: -40℃～+85℃
Диапазон температур хранения: -40℃～+85℃

Общие электрические характеристики
Пример стандартной модели: EI36A-S2-W4096-P
Питание: 5 V – 30 V
Выход высокий уровень: >2.9 V
Выход низкий уровень: <0.4 V
Форма выхода: Push-pull
Число выходных импульсов: 4096 PPR (настраиваемо)
Задержка распространения: <10 µs
Потребление тока (без нагрузки): <30 mA
Сопротивление изоляции: >1000 MΩ (500 V D.C.)
Диэлектрическая прочность: 1 мин при 500 V A.C.

Доступные специальные исполнения
Возможны специальные длины/диаметры вала или обработка вала (шлицевание, флет, сверление) по запросу.
Доступны варианты с дифференциальным выходом.

Технические характеристики

• Модель: EI36A (напр.: EI36A-S2-W4096-P)
• Тип: инкрементальный магнитный энкодер
• Разрешение: до 4096 PPR (настраиваемо)
• Питание: 5 V – 30 V
• Выход: Push-pull; HIGH >2.9 V; LOW <0.4 V
• Задержка распространения: <10 µs
• Потребление (без нагрузки): <30 mA
• Степень защиты: IP67
• Макс. скорость: до 6000 rpm
• Рабочий момент: <1 mN·m
• Ресурс: 100 000 000 оборотов
• Масса: прибл. 100 g
• Корпус: анодированный алюминиевый сплав; Вал: нержавеющая сталь
• Рабочая/температура хранения: -40℃～+85℃
• Сопротивление изоляции: >1000 MΩ (500 V D.C.); Диэлектрическая прочность: 1 мин при 500 V A.C.
• Опции: специальная обработка вала, дифференциальные выходы
