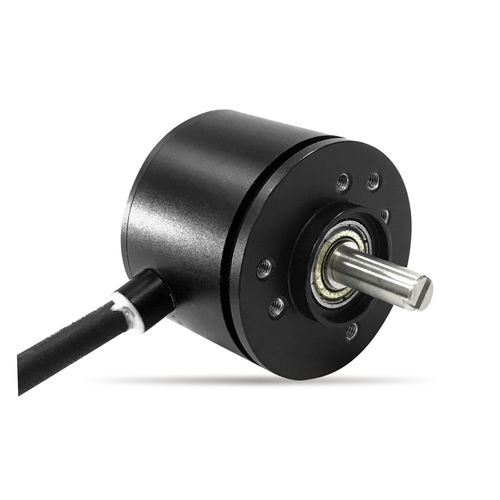

Абсолютный датчик угла поворота EAS40A-S1

магнитный12 битоводнооборотный

Продукт
Абсолютный однооборотный магнитный энкодер EAS40A-S1 для индикации положения в промышленных системах управления движением.

Ключевые характеристики

• Магнитная технология датчика с выходом SSI дифференциальный (TTL, двоичный)
• Разрешение за один оборот: 4096 (12 бит)
• Степень защиты IP67; момент трогания <1 mN·m
• Крепление screw & servo; содержит одну пару прецизионных шарикоподшипников
• Корпус: анодированный алюминиевый сплав; вал: нержавеющая сталь; масса ≈120 г

Общие механические характеристики
Степень защиты: IP67
Момент трогания: <1 mN·m
Ресурс: >100 000 000 оборотов
Масса: ≈120 g
Материал корпуса: анодированный алюминиевый сплав
Материал вала: нержавеющая сталь

Экологические характеристики
Диапазон рабочих температур: -40℃～+85℃
Диапазон температур хранения: -40℃～+85℃
Вибрация: 100 m/s², 55Hz~2000Hz (EN 60068-2-6)
Удар: 1000 m/s², 6 ms (EN 60068-2-27)
ESD: Контактная разряд ±8KV, воздушная разряд ±15KV (EN61000-4-2:2009)
EMS: 10 V/m (80MHz～1GHz, 1 kHz 80% AM) (EN61000-4-3:2006+A1:2010)

Общие электрические характеристики
Стандартная модель: EAS40A-S1-W12A
Питание: 9V–30V
Потребление тока (без нагрузки): ≤80 mA
Разрешающая способность за оборот: 4096 (12 Bit)
Интерфейс: SSI дифференциальный сигнал
Код: Двоичный
Уровень сигнала: TTL
Время обновления: 10 μs
Сопротивление изоляции: >1000 MΩ (500 V DC)
Диэлектрическая прочность: 1 мин (500 V AC)

Доступные специальные варианты
Специальные валы: нестандартная длина вала, специальный диаметр или механическая обработка вала (например, шлиц, плоскость, сверление).

Техническое резюме

• Модель: EAS40A-S1 (стандарт: EAS40A-S1-W12A)
• Тип: Абсолютный однооборотный магнитный энкодер
• Выход: SSI дифференциальный (TTL, двоичный)
• Разрешение: 4096 (12 Bit)
• Питание: 9V–30V; потребление ≤80 mA (без нагрузки)
• Степень защиты: IP67
• Рабочая температура: -40℃…+85℃
• Масса: ≈120 g
