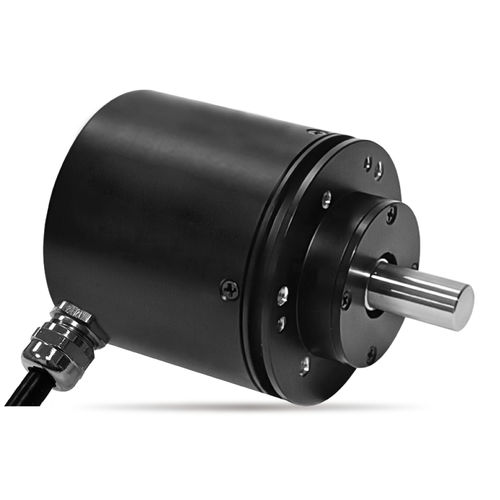

Магнитный энкодер серии EASD58A
- Однооборотный магнитный энкодер
- Высокая степень защиты IP67
- С 1 комплектом прецизионных шарикоподшипников
- Антимагнитные помехи
- Винтовое и сервоприводное крепление
- Диаметр корпуса: Φ58 мм
- Тип вала: передний вал
- Способ подключения: кабель на задней стенке корпуса (стандарт), кабель на боковой стенке корпуса (опция), разъем на боковой стенке корпуса (опция), разъем на задней стенке корпуса (опция)
- Направление выхода: по часовой стрелке или против часовой стрелки
- Разрешение: 12 бит (опционально: не более 14 бит)
- Выходные характеристики: SSI
Общие механические характеристики
- Степень защиты: IP67
- Пусковой момент: 100 000 000
- Материал корпуса: Анодированный алюминиевый сплав
- Материал вала: нержавеющая сталь
Экологические характеристики
- Диапазон рабочих температур: -30℃~+105℃
- Диапазон температур хранения: - 30℃~+105℃
- Вирация: 100 м/с2, 55 Гц-2000 Гц (EN 60068-2-6)
- Удар: 100 м/с2, 6 мс (EN 60068-2-27)
Общие электрические характеристики
- Стандартная модель: EASD58A-S1-W12A
- Применяемое напряжение: 9В - 30В
- Потребляемый ток (без нагрузки): ≤70 мА
- Однооборотная модуляция: 4096 (12 бит);Макс 16384 (14 бит)
- Интерфейс: Дифференциальный сигнал SSI
- Кодовое правило: двоичный / серый
- Сигнал: TTL
- Сигнал обновления: 10 мкс
- Сопротивление изоляции: >1000MΩ (500V.D.C) -
- Диэлектрическая прочность: 1 мин (500В.А.С)
По желанию заказчика может быть изготовлен вал специальной длины, специального диаметра или специальной обработки вала (например, шлицевой, жировой и т.д.).
Энкодер может быть изготовлен в соответствии с вашими специальными требованиями. Для получения других специальных требований, пожалуйста, свяжитесь с нами по адресу trade1@sakae.cn
---
