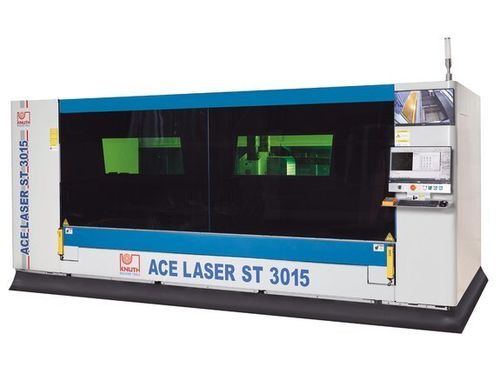

Лазерный станок для резки ACE.ST 3015 6.0R

для металладля листаЧПУ

Описание Серия ACE.Laser ST — это волоконные лазерные установки для резки, разработанные для обработки крупноформатных листов при компактной занимаемой площади. Все компоненты испытаны в полевых условиях и оптимизированы под процесс резки. Комплект поставки включает полный пакет для резки с фильтруемой вытяжкой. Выдвижной стол с моторным приводом обеспечивает быструю загрузку и разгрузку при минимальном занимаемом пространстве. ACE.Laser ST подходит для промышленной лазерной резки от единичных сложных деталей до крупносерийного производства в электронике, авиационно-космической и автомобильной отраслях.

Преимущества

• Компактная конструкция и высокое качество луча
• Выдвижной стол с моторным приводом для быстрого погрузочно-разгрузочного процесса
• Комплект резки с согласованной фильтрующей вытяжкой
• Сервис KNUTH: монтаж, пусконаладка и техническое обслуживание

Рабочая зона Размеры стола: 3.000 mm x 1.500 mm
Макс. масса заготовки: 1.000 kg

Перемещения Перемещение по X: 1.530 mm
Перемещение по Y: 3.050 mm
Перемещение по Z: 100 mm

Скорость перемещения Быстрая подача X-/Y: 80 m/min
Быстрая подача Z: 40 m/min

Точности Точность позиционирования: 0,03 mm/m
Повторяемость: 0,03 mm/m

Лазер Мощность волоконного лазера: 6.000 W
Длина волны: 1,08 ± 10% µm
Макс. мощность луча: 6.000 W
Потребляемая мощность: 6,5 kW
Примерная способность резки: сталь 22 mm; нержавеющая сталь 14 mm; алюминий 12 mm

Мощности приводов Мощность привода X: 1,7 kW
Мощность привода Y: 2,4 kW
Мощность привода Z: 0,4 kW

Габариты и масса Габариты (Д x Ш x В): 4,75 m x 2,26 m x 2,1 m
Масса: 5.350 kg

Конструкция и оснащение

• Рабочая зона 3000 x 1500 mm; волоконные лазерные источники до 6000 W
• Рабочий стол выдвигается из оболочки для быстрой загрузки и выгрузки
• Выдвижной механизм прочный и выдерживает до 1.000 kg в выдвинутом положении
• Портал с высокой жесткостью на скручивание, синхронный привод с обеих сторон
• Соответствие допускам перпендикулярности для лазерной резки по DIN EN ISO 9013-1
• Рама сварная, термообработанная для снятия внутренних напряжений и обеспечения стабильной точности
• Прецизионные линейные направляющие, малообслуживаемые и рассчитанные на высокие скорости резки
• Рейковый привод высокой точности на осях X и Y обеспечивает надёжное позиционирование
• Мощные сервоприводы для высокой динамики и точного выполнения технологических параметров
• Полностью ограждённая конструкция с обзорным защитным стеклом для безопасности оператора
• Ручной пульт управления входит в стандартную комплектацию для быстрой наладки

Управление

• Высокопроизводительная ЧПУ с большим дисплеем и интуитивным интерфейсом
• Централизованное отображение всех функций, короткое время обучения
• Дополнительный монитор и интегрированные видеокамеры для контроля загрузки и резки
• Удалённый доступ по Ethernet для диагностики и обслуживания
• Пропорциональные клапаны для регулировки давления газа в процессе резки

Программное обеспечение для раскладки

• CypCut: ПО для раскладки и резки, поддерживает форматы Ai, DXF, PLT, LXD
• Технологическая база данных с параметрами резки и преднастроенными циклами
• Автоматическая раскладка для экономии времени и оптимального использования материала

Режущая головка

• Модели до 4 kW — режущая головка RayTools; модель 6 kW — BOCI BLT
• Встроенная защита от столкновений, автоматическое позиционирование фокуса и регулировка высоты
• Непрерывная коррекция фокуса в зависимости от состояния материала во время программы
• Конструкция, удобная для технического обслуживания

Источник лазера

• Волоконные лазеры Raycus: высокая электрооптическая эффективность и хорошее качество луча
• Долговечная безобслуживаемая конструкция снижает эксплуатационные расходы
• Водяное охлаждение обеспечивает температурную стабильность нагруженных компонентов

Вытяжка и фильтрация

• Мощная фильтрующая вытяжка в стандартной комплектации, подобранная по мощности лазера
• Эффективное удаление частиц и паров для защиты здоровья и продления срока службы оборудования

Технические характеристики

• Размеры стола: 3.000 mm x 1.500 mm
• Макс. масса заготовки: 1.000 kg
• Ходы (X / Y / Z): 1.530 mm / 3.050 mm / 100 mm
• Быстрые подачи X-/Y: 80 m/min; Z: 40 m/min
• Точность позиционирования / Повторяемость: 0,03 mm/m
• Мощность волоконного лазера: 6.000 W; длина волны: 1,08 ±10% µm
• Потребляемая мощность: 6,5 kW
• Возможности резки: сталь 22 mm; нерж. сталь 14 mm; алюминий 12 mm
• Мощности приводов (X / Y / Z): 1,7 kW / 2,4 kW / 0,4 kW
• Габариты машины: 4,75 m x 2,26 m x 2,1 m
• Масса: 5.350 kg
