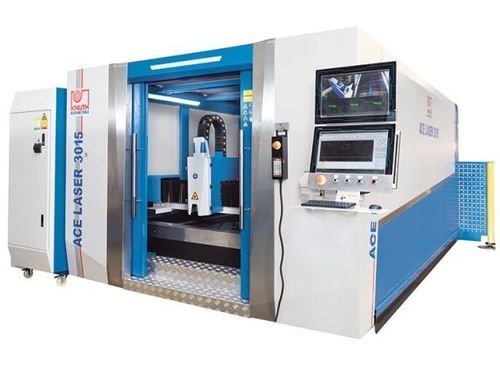

Станок для резки волоконный лазер ACE Laser 3015 3.0 R

для металладля листаЧПУ

Описание
Серия ACE Laser представляет собой промышленную систему лазерной резки, разработанную для точной резки и стабильного качества деталей как при единичном производстве, так и в сериях. Оборудование ориентировано на производительность, безопасность и долговечность, имеет широкий стандартный комплект для эффективной и универсальной эксплуатации в электронике, авиационно-космической и автомобильной отраслях.

Ключевые особенности

• Гантри-конструкция с приводом с обеих сторон
• Полный комплект для резки, включая пылеулавливатель и фильтрацию
• Сервис KNUTH: монтаж, пусконаладка и обслуживание

Детали конструкции

• Гантри-конструкция с двусторонним приводом; рабочие зоны типично от 3 000 x 1 500 мм до 6 000 x 2 000 мм
• Портал по оси Y из алюминиевого литья под давлением для малой массы и высокой жесткости
• Тщательно сварной и термообработанный каркас для снятия остаточных напряжений и обеспечения долговременной геометрической стабильности
• Прецизионные линейные направляющие, малообслуживаемые, рассчитанные на высокие скорости резки
• Реечные приводы высокого класса на осях X и Y для надежной точности позиционирования
• Мощные серводвигатели на всех осях
• Корпус машины с защитными стеклами для безопасности и наблюдения процесса
• Автоматическая сменная тележка (шаттл) позволяет загрузку/разгрузку во время резки, минимизируя простои
• Допуски прямолинейности/квадратности для лазерной резки согласно DIN EN ISO 9013-1

Управление

• Удобный интерфейс управления, оптимизированный для резки
• База технологий с преднастройками параметров резки и циклами для различных металлов
• Программное обеспечение для выбора параметров процесса и эффективной обработки работ
• Соленоидные и пропорциональные клапаны регулируют давление газа (настраивается в системе управления) в процессе резки

Режущая голова

• Качественная режущая голова RayTools с моторизованной регулировкой фокуса, встроенной защитой от столкновений и контролем высоты
• Бесобслуживаемая передача луча через гибкое волоконное оптическое кабельное соединение для длительного срока службы
• Для высокомощных систем (от ~6 кВт) доступны высокопроизводительные головы BOCI

Лазерные источники

• Иттербиевые (Ytterbium) волоконные лазеры (например, Raycus) типично доступны от 1 кВт до 6 кВт для высокой качества резки и производительности
• Бесобслуживаемый лазерный источник снижает эксплуатационные и сервисные расходы
• Конфигурации с большей мощностью доступны по запросу

Прочие стандартные опции

• Автоматическая система смены/шаттл-стол (загрузка/выгрузка во время резки)
• Пылеулавливатель и фильтрационная установка (высокая эффективность фильтрации)
• Централизованная система смазки и циркуляционного водяного охлаждения для лазерного источника
• Автоматическая газовая консоль с электроклапанами для кислорода и азота

Технические характеристики

• Размеры стола: 3 000 мм x 1 500 мм
• Макс. масса заготовки: 1 000 кг
• Ускорение осей X/Y: 10 м/с²
• Ускорение оси Z: 5 м/с²
• Ходы X / Y / Z: 1 520 мм / 3 050 мм / 100 мм
• Скорость холостого хода: 100 м/мин
• Время смены стола: 10 с - 15 с
• Точность позиционирования: 0,03 мм/м
• Повторяемость: 0,02 мм/м
• Волоконный лазер (стандарт): 3 000 Вт
• Макс. мощность пучка: 3 000 Вт
• Длина волны: 1,08 ± 10% µm
• Частота импульсов: 50 ~ 5k Hz
• Потребляемая мощность: 12 kW
• Питание: AC 380V ± 10%, 50/60Hz, 3xL+N
• Режущая способность: конструкционная сталь 18 мм; нержавеющая сталь 8 мм; алюминий 6 мм
• Мощности приводов X/Y/Z: 1 kW / 1,5 kW / 0,4 kW
• Габариты (Д x Ш x В): 9,8 m x 3,7 m x 2,15 m
• Масса машины: 8 000 kg
