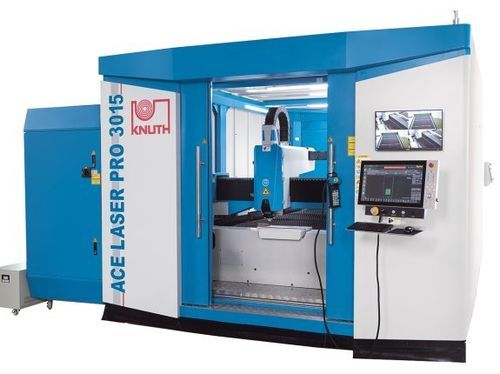

Станок для резки волоконный лазер ACE Laser PRO 3015 20R

для металладля листаЧПУ

Обзор
ACE Laser PRO 3015 20R — волоконный лазерный раскройный станок, предназначенный для промышленной обработки листового металла. Разработан для задач высокой мощности и обеспечивает точную резку как при единичном производстве, так и при серийном выпуске в отраслях металлообработки, автомобилестроения, электроники и авиакосмической промышленности.

Основные преимущества

• Фибер-лазер мощностью 20 кВт (конфигурация модели)
• Рабочий стол 3.000 × 1.500 мм, макс. масса заготовки 1.500 кг
• ЧПУ FSCUT8000 на базе EtherCAT и ПО HypCut для планирования производства
• Режущая головка BLT 6 с Auto-Recut и Smart-Piercing

Рабочая зона
Размеры стола: 3.000 мм × 1.500 мм
Макс. масса заготовки: 1.500 кг
Ускорение осей X/Y: 15 м/с²
Ускорение оси Z: 15 м/с²

Ходы
Ход по X: 1.550 мм
Ход по Y: 3.050 мм
Ход по Z: 370 мм

Ускоренное перемещение
Ускорение X/Y: 200 м/мин
Ускорение Z: 35 м/мин
Время смены стола: 18 с – 20 с

Точности
Точность позиционирования: 0,03 мм/м
Повторяемость: 0,03 мм/м

Лазер
Номинальная мощность: 20.000 Вт (волоконный лазер)
Длина волны: 1,08 ± 0,5% µм
Макс. мощность луча: 20.000 Вт
Питающее напряжение: AC 380V ± 10%
Рекомендуемая мощность резки: сталь 40 мм; нерж. сталь 30 мм; алюминий 25 мм

Мощности приводов
Мощность привода X: 2,9 кВт
Мощность привода Y: 1,3 кВт
Мощность привода Z: 0,75 кВт

Габариты и масса
Габариты (Д × Ш × В): 9,54 м × 3,6 м × 2,58 м
Масса: 8.800 кг

Система управления

• ЧПУ FSCUT8000 на базе EtherCAT, разработано для фибер-лазеров > 8 кВт
• Удобный интерфейс и расширенные функции для резки высокой мощности
• HypCut: CAD/CAM и планирование производства для оптимизации процессов

Режущая головка

• Интеллектуальные головки серии BLT 6 для высокомощных лазерных систем (до 40 кВт)
• Оптимизированный путь луча и специальные линзы, двойная защита от пыли для стабильной работы
• Smart-Piercing и Auto-Recut: мониторинг прокола в реальном времени и автоматическое повторное резание неразрезанных участков
• Выдвижная конструкция для быстрой замены защитных стёкол и линз с контролем загрязнения

Контроль высоты

• Емкостный датчик высоты в комплекте
• Функции: определение высоты, сегментированное пиковое сверление, обнаружение кромки, подавление вибраций по Ethernet
• Антиколлизионная функция для снижения риска опрокидывающих столкновений

Источник лазера

• Raycus HP серия CW многомодульные волоконные лазеры (конфигурация 20 кВт)
• Высокий электрооптический КПД и качество луча; долговечный и малотребовательный в обслуживании источник, снижающий эксплуатационные расходы

Технические характеристики

• Модель: ACE Laser PRO 3015 20R
• Рабочий стол: 3.000 × 1.500 мм
• Макс. масса заготовки: 1.500 кг
• Ходы X / Y / Z: 1.550 мм / 3.050 мм / 370 мм
• Ускоренное перемещение X/Y: 200 м/мин; Z: 35 м/мин
• Ускорения осей: 15 м/с²
• Точность позиционирования / повторяемость: 0,03 мм/м
• Волоконный лазер мощность: 20.000 Вт
• Диапазон резки (прибл.): сталь до 40 мм, нерж. сталь до 30 мм, алюминий до 25 мм
• Питание: AC 380V ± 10%
• Мощности приводов X/Y/Z: 2,9 кВт / 1,3 кВт / 0,75 кВт
• Габариты станка (Д × Ш × В): 9,54 м × 3,6 м × 2,58 м
• Масса станка: 8.800 кг
