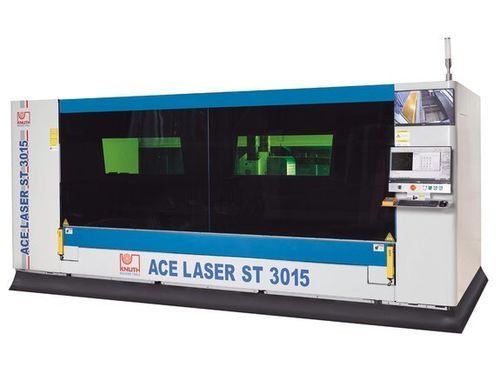

Станок для резки волоконный лазер ACE.ST 3015 2.0R

для алюминиядля сталидля нержавеющей стали

Обзор
Серия ACE.Laser ST представляет собой промышленные фибро-лазерные системы резки, разработанные для обработки широкоформатных листов при компактном занимаемом пространстве. В стандартную комплектацию входит полный пакет резки с фильтрующей вытяжкой. Выдвижной стол с электроприводом обеспечивает быструю загрузку и разгрузку при минимальной занимаемой площади. Подходит для единичных сложных деталей и для серийного производства в электронике, авиационно-космической и автомобильной промышленности.

Ключевые преимущества

• Промышленная компактная компоновка с высоким качеством луча
• Электроприводной выдвижной стол для эффективной обработки заготовок
• Полный комплект для резки с согласованной фильтрующей вытяжкой
• Сервис KNUTH: монтаж, ввод в эксплуатацию и обслуживание

Детали продукта

• Большая рабочая зона 3000 x 1500 мм, оптимизированная для использования листового материала и компактной установки
• Выдвижной стол выезжает из корпуса машины для безопасной и быстрой погрузки/разгрузки
• Выдвижной механизм рассчитан на нагрузки до 1000 кг в полностью выдвинутом состоянии
• Жёсткий на кручение портал, синхронный привод с обеих сторон обеспечивает стабильное движение
• Машина соответствует допускам по перпендикулярности и прямоугольности для лазерной резки согласно DIN EN ISO 9013-1
• Рама сварена и термообработана для снятия внутренних напряжений и обеспечения долгосрочной повторяемости
• Прецизионные линейные направляющие и высокоточные рейково-пиньонные приводы на осях X и Y для высоких скоростей и точного позиционирования
• Мощные сервоприводы обеспечивают высокую динамику, качество контура и производительность
• Полная защитная оболочка с обзорными стеклами для безопасности оператора и окружающей среды
• Портативный пульт управления входит в стандартную комплектацию для быстрой настройки

ЧПУ и управление

• Мощная система ЧПУ с большим дисплеем и интуитивным интерфейсом
• Централизованное отображение функций машины и сокращенное время обучения оператора
• Дополнительный монитор для наблюдения за загрузкой и резкой через встроенные камеры
• Удаленный доступ для диагностики и обслуживания через Ethernet
• Пропорциональные клапаны для регулировки давления газа во время резки (настраиваются в системе управления)

Программное обеспечение для раскладки (nesting)

• CypCut поддерживает форматы Ai, DXF, PLT, LXD
• Технологическая база данных с параметрами резки и предустановленными циклами для различных металлов
• Автоматическая раскладка для оптимизации использования материала с возможностью пользовательской настройки

Режущая головка

• Модели до 4 кВт комплектуются режущей головкой RayTools; 6 кВт версии — BOCI BLT
• Встроенная защита от столкновений, автоматическая фокусировка и регулировка высоты
• Непрерывная регулировка фокуса в зависимости от состояния материала в процессе выполнения программы
• Конструкция, облегчающая техническое обслуживание

Лазерный источник

• Волоконные лазеры Raycus с высокой электрооптической эффективностью и стабильным качеством луча
• Долговечный, практически не требующий обслуживания источник для сокращения эксплуатационных расходов
• Система водяного охлаждения обеспечивает термическую стабильность и защиту нагруженных компонентов

Вытяжка и фильтрация

• Мощная фильтрующая вытяжка, подобранная по мощности лазерного источника
• Эффективное удаление частиц и паров для защиты здоровья работников, качества продукции и срока службы оборудования

Технические характеристики

• Рабочая зона - Размеры стола: 3.000 мм x 1.500 мм; Максимальная масса заготовки: 1.000 кг
• Ходы - X: 1.530 мм; Y: 3.050 мм; Z: 100 мм
• Скорости перемещения - X/Y: 80 м/мин; Z: 40 м/мин
• Точности - Позиционирование: 0,03 мм/м; Повторяемость: 0,03 мм/м
• Лазер - Волоконный лазер: 2.000 Вт; Длина волны: 1,08 ± 10% µm; Потребляемая мощность: 6,5 кВт; Толщина реза: сталь 16 мм; нерж. сталь 6 мм; алюминий 5 мм
• Мощности приводов - X: 1,7 кВт; Y: 2,4 кВт; Z: 0,4 кВт
• Габариты и масса - Габариты (Д x Ш x В): 4,75 м x 2,26 м x 2,1 м; Масса: 5.300 кг
