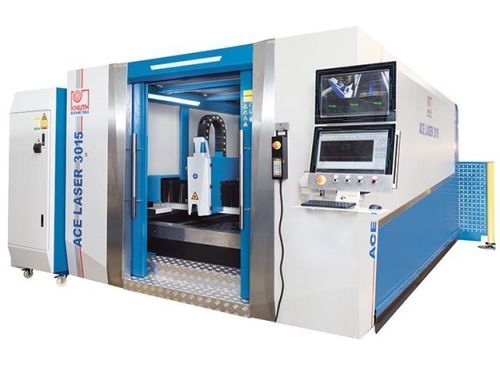

Станок для резки волоконный лазер ACE Laser 3015 2.0 R

для металладля листаЧПУ

Обзор
ACE Laser 3015 2.0 R — портальная волоконная лазерная установка для промышленной обработки листового материала. Рабочая зона 3000 × 1500 мм и волоконный лазер мощностью 2 000 Вт предназначены для единичного производства и среднесерийного изготовления в электронике, аэрокосмической и автомобильной отраслях.

Основные преимущества

• Портальная конструкция с двусторонним приводом для стабильного движения
• Автоматическая сменная столешница (shuttle) для загрузки/выгрузки во время резки
• Защитный кожух и встроенная система фильтрации/вытяжки

Рабочая зона
Размеры стола: 3.000 mm x 1.500 mm
Макс. масса заготовки: 1.000 kg
Ускорение по осям X / Y: 10 m/s² — Z: 5 m/s²

Ходы
Ход X-оси: 1.520 mm
Ход Y-оси: 3.050 mm
Ход Z-оси: 100 mm

Ускоренный ход
Ускоренный ход: 100 m/min
Время смены стола: 10 s – 15 s

Точности
Позиционирование: 0,03 mm/m
Повторяемость: 0,02 mm/m

Лазер
Волоконный лазер номинальная мощность: 2.000 W
Длина волны: 1,08 ± 10% µm
Частота импульсов: 50 ~ 5k Hz
Потребляемая мощность: 6,5 kW
Сеть: AC 380V ± 10%, 50/60Hz, 3xL+N
Типичные режущие способности: конструкционная сталь 16 mm, нержавеющая 6 mm, алюминий 5 mm

Мощность приводов
Привод X: 1 kW
Привод Y: 1,5 kW
Привод Z: 0,4 kW

Габариты и масса
Габариты (Д × Ш × В): 9,8 m × 3,7 m × 2,15 m
Масса: 8.000 kg

Подробности продукта

• Портальная конструкция с двусторонним приводом и большой рабочей зоной для стандартных размеров листов (3000×1500 mm; варианты до 6000×2000 mm)
• Портал оси Y из литья из алюминия для уменьшения массы и повышения жесткости
• Сварной каркас с термообработкой для устранения внутренних напряжений и обеспечения стабильной точности
• Прецизионные линейные направляющие и рейково-зубчатые передачи для надежного позиционирования на высоких скоростях
• Серводвигатели на всех осях и режущая головка RayTools с моторным управлением фокуса и защитой от столкновений
• Автоматическая система смены столов минимизирует простои при загрузке/выгрузке

ЧПУ и программное обеспечение

• Удобный интерфейс ЧПУ с базой данных технологических параметров
• Поддержка программного обеспечения CypCut для раскладки/резки; распространенные форматы файлов поддерживаются
• Регулирование давления газа через электромагнитные и пропорциональные клапаны, управляемые ЧПУ

Режущая головка

• RayTools режущая головка с моторным управлением фокуса, встроенной защитой от столкновений и контролем высоты
• Проводка луча по гибкому волоконно-оптическому кабелю, низкие требования к обслуживанию
• Для мощных установок (≥ 6 kW) доступны высокопроизводительные головки (например, BOCI)

Лазерные источники

• Иттербиевые волоконные лазеры (Raycus) в диапазоне 1.000–6.000 W по конфигурации
• Бесобслуживаемые источники снижают эксплуатационные расходы

Технические характеристики

• Рабочая зона: 3.000 x 1.500 mm
• Ходы (X / Y / Z): 1.520 mm / 3.050 mm / 100 mm
• Ускоренный ход: 100 m/min
• Ускорение: X/Y 10 m/s², Z 5 m/s²
• Позиционирование: 0,03 mm/m — Повторяемость: 0,02 mm/m
• Мощность лазера (фибра): 2.000 W (типичная конфигурация)
• Режущие способности: сталь 16 mm; нержавеющая сталь 6 mm; алюминий 5 mm
• Потребляемая мощность: 6,5 kW — Сеть: AC 380V ±10%, 50/60Hz, 3xL+N
• Габариты: 9,8 m × 3,7 m × 2,15 m — Масса: 8.000 kg
• Стандартное оснащение: защитный кожух, автоматический сменный стол, вытяжка/фильтрация, режущая головка RayTools с автофокусом, CNC CypCut/FSCUT2000
