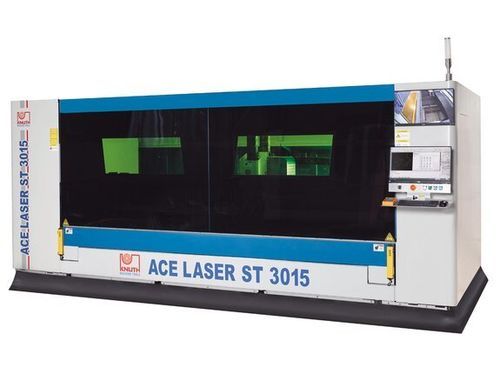

Станок для резки волоконный лазер ACE.ST 3015 1.5R

для металладля листаЧПУ

Краткое описание
ACE.Laser ST 3015 1.5R — компактный промышленный волоконный лазерный станок для эффективной обработки крупноформатных металлических листов при небольшом занимаемом пространстве. Поставка включает полный комплект для резки с фильтрующей вытяжкой и моторизованным выдвижным рабочим столом для быстрой погрузки/разгрузки. Подходит для единичного производства и серий в областях электроники, авиации и автомобилестроения.

Основные преимущества

• Компактная конструкция и высокое качество луча
• Моторизованный выдвижной стол для удобной загрузки/выгрузки
• Полный комплект резки с фильтрующей вытяжкой
• Комплексный сервис: монтаж, пусконаладка и обслуживание

Рабочая зона
Размеры стола: 3000 mm x 1500 mm
Макс. масса заготовки: 1000 kg

Технологические ходы
Ход по X: 1530 mm
Ход по Y: 3050 mm
Ход по Z: 100 mm

Ускоренный ход
Ускоренный ход X/Y: 80 m/min
Ускоренный ход Z: 40 m/min

Точности
Позиционирующая точность: 0,03 mm/m
Повторяемость: 0,03 mm/m

Лазер
Волоконный лазер (эта конфигурация): 1500 W
Длина волны: 1,08 ± 10% µm
Макс. мощность луча: 1500 W
Потребляемая мощность: 5,3 kW
Примерная мощность резки (сталь): 12 mm; нерж. сталь: 4 mm; алюминий: 3 mm

Мощность приводов
Привод X: 1,7 kW
Привод Y: 2,4 kW
Привод Z: 0,4 kW

Габариты и масса
Габариты (Д x Ш x В): 4,75 m x 2,26 m x 2,10 m
Масса: 5250 kg

Детали продукта

• Рабочая зона 3000 x 1500 mm; в серии доступны волоконные лазеры от 1,5 кВт до 6 кВт.
• Рабочий стол может выдвигаться из корпуса для быстрой загрузки/разгрузки.
• Выдвижной механизм рассчитан на нагрузки до 1000 kg в выдвинутом состоянии.
• Жёсткий портал, приводимый в движение синхронно с обеих сторон, обеспечивает устойчивость к скручиванию.
• Соответствует допускам перпендикулярности и параллельности согласно DIN EN ISO 9013-1.
• Рама сварная, подвергнута термообработке для устранения внутренних напряжений и обеспечения стабильной повторяемости.
• Прецизионные линейные направляющие малотребовательны в обслуживании и рассчитаны на высокие скорости резки.
• Высокоточные зубчато-реечные приводы по осям X и Y обеспечивают надёжное позиционирование.
• Мощные серводвигатели гарантируют высокую динамику и точную реализацию технологических параметров.
• Рабочая зона полностью закрыта, имеется окно из защитного стекла для наблюдения процесса резки.
• В комплект входит ручной пульт управления для быстрой настройки.

ЧПУ

• Производительная система ЧПУ с большим дисплеем и интуитивно понятным интерфейсом.
• Централизованное отображение функций сокращает время обучения.
• Дополнительный монитор для контроля загрузки и резки через встроенные камеры.
• Удалённый доступ для диагностики и обслуживания через Ethernet-интерфейс.
• Пропорциональные клапаны регулируют давление газов (настраивается через ЧПУ) в процессе резки.

Программное обеспечение для раскладки

• CypCut — программное обеспечение для раскладки и резки, поддерживает форматы Ai, DXF, PLT, LXD.
• Технологическая база данных с параметрами резки и предопределёнными циклами для различных металлов.
• Автоматическая раскладка экономит время и оптимизирует использование материала.

Режущая головка

• Модели до 4 кВт оснащены головкой RayTools; версия 6 кВт — головкой BOCI BLT.
• Все головки имеют встроенную защиту от столкновений, автоматическую фокусировку и регулировку высоты.
• Фокус корректируется непрерывно в зависимости от состояния материала во время выполнения программы.
• Низкий уровень обслуживания для быстрой сервисной обработки.

Источник лазера

• Волоконные лазеры Raycus: высокая электрооптическая эффективность, хорошее качество луча и широкий диапазон модуляции.
• Источник без обслуживания снижает эксплуатационные расходы.
• Система водяного охлаждения обеспечивает оптимальный температурный баланс и защищает термически нагруженные компоненты.

Вытяжка и фильтрация

• Мощная фильтрующая вытяжка подбирается по мощности лазерного источника и входит в стандартную поставку.
• Эффективная фильтрация удаляет частицы и дым, защищая здоровье оператора и продлевая срок службы оборудования.

Технические характеристики

• Рабочая площадь: 3000 x 1500 mm
• Макс. масса заготовки: 1000 kg
• Ходы X / Y / Z: 1530 mm / 3050 mm / 100 mm
• Ускоренный ход X/Y: 80 m/min; Z: 40 m/min
• Точность позиционирования / повторяемость: 0,03 mm/m
• Волоконный лазер: 1500 W (в данной конфигурации, серия до 6000 W)
• Макс. мощность луча: 1500 W
• Потребляемая мощность: 5,3 kW
• Типичные толщины резки: сталь 12 mm; нерж. сталь 4 mm; алюминий 3 mm
• Габариты машины: 4,75 m x 2,26 m x 2,10 m
• Масса машины: 5250 kg
• Мощности приводов: X 1,7 kW / Y 2,4 kW / Z 0,4 kW
