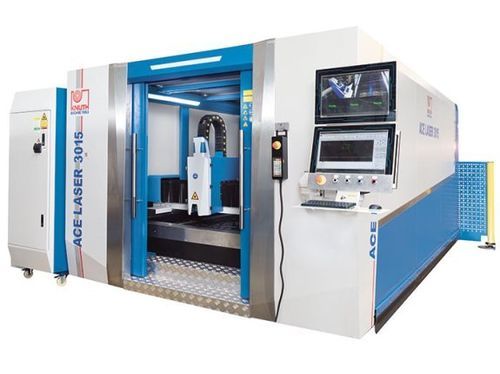

Станок для резки волоконный лазер ACE Laser 3015 4.0 R

для металладля листаЧПУ

Описание
ACE Laser 3015 4.0 R — порталная волоконная лазерная установка для промышленной резки. Рабочая площадь 3 000 x 1 500 мм и лазерная мощность 4 000 Вт делают её пригодной как для единичных деталей, так и для серийного производства в электронике, авиации и автомобильной отрасли.

Основные преимущества

• Портальная конструкция с двухсторонними приводами и большими форматами столов (стандарт 3 000 x 1 500 мм; опции до 6 000 x 2 000 мм)
• Автоматическая система сменных столов (shuttle) для погрузки/выгрузки во время резки
• Комплект для резки в поставке: вытяжка/фильтрация и газовая консоль

Технические характеристики
Рабочая зона
Размеры стола: 3.000 mm x 1.500 mm
Макс. масса заготовки: 1.000 kg
Ускорение осей X / Y: 10 m/s²
Ускорение оси Z: 5 m/s²

Ходы
Ход X: 1.520 mm
Ход Y: 3.050 mm
Ход Z: 100 mm

Ускоренный ход
Ускоренный ход: 100 m/min
Время смены стола: 10 s - 15 s

Точности
Позиционирование: 0,03 mm/m
Повторяемость: 0,02 mm/m

Лазер
Мощность волоконного лазера: 4.000 W
Длина волны: 1,08 ± 10% µm
Частота импульсов: 50 ~ 5.000 Hz
Потребляемая мощность: 16 kW
Сеть: AC 380V ± 10%, 50/60Hz, 3xL+N
Типичные мощности резки: сталь 20 мм; нержавеющая сталь 12 мм; алюминий 8 мм

Мощности приводов
Привод X: 1 kW
Привод Y: 1,5 kW
Привод Z: 0,4 kW

Габариты и масса
Габариты (Д x Ш x В): 9,8 m x 3,7 m x 2,15 m
Масса: 8.000 kg

Детали конструкции

• Портал оси Y из литого алюминия — малый вес при высокой жесткости
• Рама сварена и термообработана для устранения напряжений и обеспечения стабильной точности
• Прецизионные линейные направляющие и зубчато-рейковые передачи на осях Y/Z
• Сервоприводы на всех осях для динамичного позиционирования
• Корпус с защитными стеклами и межlocks для безопасного наблюдения процесса
• Автоматическая система смены столов минимизирует простои
• Допуски прямолинейности/квадратности по DIN EN ISO 9013-1

Управление и ПО

• ЧПУ FSCUT2000 с большим экраном и оптимизированным интерфейсом
• CypCut CAD/CAM и программное обеспечение для размещения деталей (nesting) — поддержка Ai/DXF/PLT/LXD, библиотека материалов
• База технологических параметров с предустановками для различных материалов
• Регулирование давления газов solenoid/proportional клапанами через систему управления
• Возможна визуализация через камеры и удаленный доступ

Режущий головка

• Режущая головка RayTools с моторным автоподстройкой фокуса, защитой от столкновений и контролем высоты
• Бесобслуживаемая передача пучка по гибкому волоконному кабелю
• Для мощностей ≥ 6 kW доступны высокопроизводительные головки (например, BOCI)

Лазерные источники

• Иттербиевые волоконные лазеры (Raycus) от 1.000 до 6.000 W; 4.000 W — стандарт для этой модели
• Низкое техобслуживание для снижения эксплуатационных затрат

Стандартная комплектация

• Полная система ЧПУ (FSCUT2000), пульт дистанционного управления, визуализация камерой, удаленный доступ
• ПО CypCut CAD/CAM и nesting
• Высоконапорная режущая головка с автофокусом (RayTools)
• Защитный кожух с блокируемыми дверями и смотровыми окнами
• Автоматическая система смены столов
• Фильтрационная/вытяжная установка и централизованная смазка
• Охладитель для лазера (chiller)
• Автоматическая газовая консоль с электромагнитными клапанами для O2 и N2
• Эксплуатационная документация

Опции

• Холодильные осушители сжатого воздуха, газовые редукторы и дополнительные аксессуары
• Наборы расходных материалов для различных материалов

Характеристики / итоги

• Рабочая зона: 3.000 x 1.500 mm
• Макс. масса заготовки: 1.000 kg
• Мощность лазера (волокно): 4.000 W
• Возможности резки: сталь 20 mm; нерж. 12 mm; алюминий 8 mm
• Ускоренный ход: 100 m/min
• Позиционная точность: 0,03 mm/m; Повторяемость: 0,02 mm/m
• Габариты: 9,8 m x 3,7 m x 2,15 m; Масса: 8.000 kg
• Электропитание: AC 380V ±10%, 50/60Hz, 3xL+N; Потребляемая мощность: 16 kW
