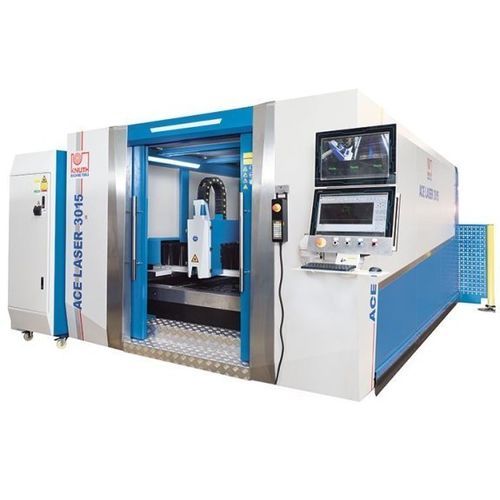

Станок для резки волоконный лазер ACE Laser 4020 1.5 R

для металладля листаЧПУ

Обзор продукта
Серия ACE Laser представляет собой фибровые лазерные системы резки, разработанные для промышленного производства. Машины оптимизированы для процесса резки и обеспечивают стабильное качество деталей, высокую производительность, безопасность и надёжность. Полный набор стандартного оборудования обеспечивает эффективную и универсальную работу — от единичных сложных деталей до серийного производства в электронике, авиации и автомобилестроении.

Ключевые преимущества

• Конструкция в виде портала (gantry) с высококачественными компонентами
• Полный пакет для резки, включая систему фильтрации и отсоса
• Комплексное обслуживание KNUTH: проектирование, монтаж, ввод в эксплуатацию и техническое обслуживание

Детали изделия

• Портальная конструкция с двусторонним приводом и большой рабочей зоной для стандартных размеров листов
• Портал по оси Y выполнен из алюминиевого литого корпуса для уменьшения массы и повышения жёсткости, что даёт высокую динамику
• Термическая обработка сварного каркаса устраняет производственные напряжения и обеспечивает долгосрочную стабильность геометрии
• Высокоточные линейные направляющие, требующие минимального обслуживания и рассчитанные на высокие скорости резки
• Высокоточные зубчатые рейки и шестерни на осях Y и Z обеспечивают надёжное позиционирование
• Мощные серводвигатели на всех осях для динамичного перемещения
• Ограждение станка с фильтрацией и защитными смотровыми стеклами для безопасности оператора и наблюдения за процессом
• Автоматическая тележка-переставная столешница позволяет загружать/разгружать во время резки, минимизируя простои
• Допуски перпендикулярности/квадратности для лазерной резки в соответствии с DIN EN ISO 9013-1

Управление и ПО

• Пользовательский интерфейс, оптимизированный для удобной эксплуатации
• База технологических данных с параметрами резки и предустановленными циклами для различных металлов
• Программные средства для эффективной обработки заданий и выбора параметров процесса
• Соленоидные и пропорциональные клапаны регулируют давление газа (настраивается в системе управления) во время резки

Резательный головной узел

• Высококачественная резательная головка RayTools с моторным управлением фокусировки, встроенной защитой от столкновений и контролем высоты
• Бесобслуживаемая передача луча по гибкому волоконному кабелю обеспечивает длительный срок службы инструмента
• Для систем с более высокой мощностью доступны режущие головки BOCI для высокопроизводительной резки

Лазерные источники

• Фибровый лазер на итттербии (Raycus) с мощностями от 1.000 до 6.000 Вт; стандартная конфигурация: 1.500 Вт
• Бесобслуживаемый источник лазера снижает эксплуатационные и сервисные расходы

Технические характеристики (таблицы)
Рабочая зона
Размеры стола: 4.000 mm x 2.000 mm
Макс. масса заготовки: 1.500 kg
Ускорение осей X/Y: 10 m/s²
Ускорение оси Z: 5 m/s²

Ходы
Ход X-оси: 2.020 mm
Ход Y-оси: 4.050 mm
Ход Z-оси: 100 mm

Ход быстрого перемещения
Скорость быстрого перемещения: 100 m/min
Время смены на режущем столе: 12 s - 17 s

Точности
Точность позиционирования: 0,03 mm/m
Повторяемость: 0,02 mm/m

Лазер
Фибровый лазер: 1.500 W
Длина волны: 1,08 ± 10% µm
Макс. мощность луча: 1.500 W
Частота импульса: 50~5k Hz
Потребляемая мощность: 5,3 kW
Питание: AC 380V ± 10%, 50/60Hz, 3xL+N
Пропускная способность резки (ориентировочно): конструкционная сталь 12 mm; нержавеющая сталь 4 mm; алюминий 3 mm

Мощности приводов
Мощность привода X-оси: 1 kW
Мощность привода Y-оси: 1,5 kW
Мощность привода Z-оси: 0,4 kW

Габариты и массы
Габариты (Д x Ш x В): 10,34 m x 4,28 m x 2,2 m
Масса: 9.000 kg

Характеристики / технические данные

• Модель: ACE Laser 4020 1.5 R
• Рабочий стол: 4.000 mm x 2.000 mm
• Макс. масса заготовки: 1.500 kg
• Ходы X / Y / Z: 2.020 mm / 4.050 mm / 100 mm
• Скорость быстрого перемещения: 100 m/min
• Время смены стола: 12–17 s
• Точность позиционирования: 0,03 mm/m • Повторяемость: 0,02 mm/m
• Источник лазера: Ytterbium фибровый лазер (1.500 W стандарт)
• Максимальная режущая толщина: сталь 12 mm; нержавейка 4 mm; алюминий 3 mm
• Потребление: 5,3 kW • Питание: AC 380V ±10%, 50/60 Hz
• Габариты: 10,34 m x 4,28 m x 2,2 m • Масса: 9.000 kg
