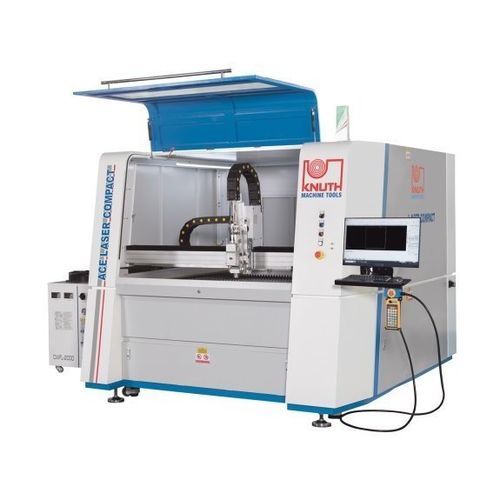

Станок для резки волоконный лазер ACE Laser Compact 1313 2.0 R

для металладля листаЧПУ

Краткое описание
ACE Laser Compact 1313 2.0 R — компактный станок лазерной резки для эффективной обработки листового металла в малых и средних мастерских. Жёсткая станина, портал с сервоприводом и волоконный лазер Raycus обеспечивают точную резку при небольшом занимаемом пространстве и минимальном обслуживании.

Основные особенности

• Компактный дизайн для помещений с ограниченной площадью
• Встроенное ПО для раскладки и резки (CypCut)
• Волоконный лазер Raycus с высокой электрооптической эффективностью
• Режущий головка RayTools с автофокусом и защитой от столкновений

Рабочая зона и конструкция

• Жёсткая сварная станина — устранение технологических напряжений в конструкции
• Портал из литого алюминия, небольшая масса, высокая жёсткость, двусторонний сервопривод для лучшей динамики
• Линейные направляющие на всех осях — минимальное обслуживание и длительная точность
• Рециркуляционные шарико-винтовые передачи с преднатягом для повышенной точности позиционирования
• Полностью закрытая система резки с окном из защитного стекла для визуального контроля

ЧПУ и программное обеспечение

• ПК‑базированная система управления с оптимизированным интерфейсом
• Технологическая база данных с параметрами резки и предустановленными циклами для различных металлов
• Удобный выбор параметров процесса и управление заданиями
• Магнитные и пропорциональные клапаны регулируют давление газа в процессе резки

Программное обеспечение для раскладки

• CypCut предоставляет функции обработки контуров и отображение состояния работы
• Автоматическая раскладка для снижения отходов и экономии времени оператора
• Пресеты раскладки для типичных практических задач

Режущая головка

• Режущая головка RayTools с антиколлизионной защитой, автофокусом и контролем высоты
• Автофокус в диапазоне ±10 мм (общий ход 25 мм) с точностью 0,05 мм
• Непрерывная компенсация фокуса в ходе выполнения программы в зависимости от материала
• Выдвижной держатель линз для быстрой замены защитных линз

Лазерный источник и передача луча

• Станки серии R оснащаются волоконными лазерами Raycus, известными надёжностью и эффективностью
• Низкомарочное волоконное передающее устройство через гибкий оптический кабель

Технические характеристики

• Рабочая зона — Размер стола (Д x Ш): 1 300 мм x 1 300 мм
• Рабочая зона — Максимальный вес заготовки: 250 кг
• Рабочая зона — Ускорение осей X / Y: 5 м/с²
• Ходы — Ход по X: 1 320 мм
• Ходы — Ход по Y: 1 320 мм
• Ходы — Ход по Z: 80 мм
• Скорость перемещения (rapid) — 40 м/мин
• Точности — Точность позиционирования X / Y: ± 0,03 мм
• Точности — Повторяемость X / Y: ± 0,02 мм
• Лазер — Мощность волоконного лазера: 2 000 Вт (Raycus)
• Лазер — Длина волны: 1,08 ± 10% µm
• Лазер — Потребляемая мощность: 7 кВт
• Лазер — Проход резки (конструкционная сталь): 16 мм
• Лазер — Проход резки (нержавеющая сталь): 6 мм
• Лазер — Проход резки (алюминий): 5 мм
• Габариты и масса — Габариты (Д x Ш x В): 2,52 м x 2,17 м x 1,88 м
• Габариты и масса — Масса: 2 040 кг
• Модель: ACE Laser Compact 1313 2.0 R
