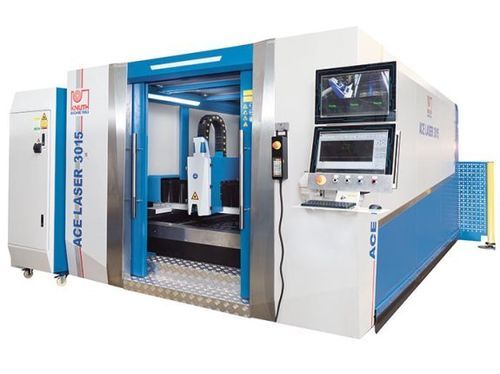

Станок для резки волоконный лазер ACE Laser 3015 6.0 R

для металладля листаЧПУ

Обзор
ACE Laser 3015 6.0 R — портальная волоконная лазерная установка для промышленной резки листового материала. Рабочая зона 3 000 × 1 500 мм и стандартный волоконный лазер 6 кВт обеспечивают стабильное качество реза и воспроизводимую позиционировку для единичного и серийного производства.

Преимущества

• Портальная конструкция с двухсторонним приводом для листов больших форматов
• Автоматическая сменная таблица (shuttle) для загрузки/выгрузки во время резки
• Интегрированный фильтрующий отсос и автоматическая газовая консоль

Конструкция и рабочая зона

• Рама, сваренная и термически упрочнённая для долговременной геометрической стабильности
• Портал оси Y из алюминиевого литого корпуса: малая масса и высокая жёсткость для лучшей динамики
• Прецизионные линейные направляющие и зубчатые рейки на осях X/Y/Z для точного позиционирования
• Мощные серводвигатели на всех осях для высоких ускорений
• Защитный кожух с защитными стёклами для наблюдения за процессом

Управление и ПО

• Удобный интерфейс CNC с базой технологических параметров и предустановленными циклами
• CypCut CAD/CAM и функции автоматической раскладки; поддержка форматов Ai, DXF, PLT, LXD
• Удалённый доступ для диагностики и обслуживания
• Электромагнитные и пропорциональные клапаны в системе управления для регулирования давления газа

Режущая головка

• Режущая головка RayTools с моторным регулированием фокуса, встроенной защитой от столкновений и контролем высоты
• Передача луча по гибким волоконно-оптическим кабелям, не требующая обслуживания
• Опционально — режущая головка BOCI для высокопроизводительных конфигураций (≥ 6 кВт)

Лазерный источник

• Иттербиевый волоконный лазер (Raycus) — стандарт 6 000 Вт; долговечная, с низкими затратами на обслуживание
• Более мощные источники доступны по запросу

Стандартное оборудование

• Корпус станка с блокировкой дверей и защитными стеклами
• Автоматическая система смены столов со средствами безопасности
• Отсос и фильтрационная установка входят в комплект
• Централизованная смазка и система циркуляционного охлаждения (чиллер)
• Автоматическая газовая консоль для кислорода/азота с управляемыми CNC клапанами

Технические характеристики

• Модель: ACE Laser 3015 6.0 R
• Рабочая зона (стол): 3 000 × 1 500 мм — макс. масса заготовки: 1 000 кг
• Осевые ускорения: X/Y 10 м/с²; Z 5 м/с²
• Ходы: X 1 520 мм; Y 3 050 мм; Z 100 мм
• Скорость перемещения (Eilgang): 100 м/мин — время смены стола: 10–15 с
• Точность позиционирования: 0,03 мм/м — повторяемость: 0,02 мм/м
• Лазер: волоконный 6 000 Вт; длина волны ≈ 1,08 µm; частота импульсов 50–20 000 Гц
• Потребляемая мощность: 20 кВт — питание: AC 380V ±10%, 50/60 Hz, 3xL+N
• Типичные возможности резки: сталь 22 мм; нерж. сталь 14 мм; алюминий 12 мм
• Мощности приводов: X 1 кВт; Y 1,5 кВт; Z 0,4 кВт
• Габариты (Д×Ш×В): 9,8 м × 3,7 м × 2,15 м — масса ок. 8 000 кг
