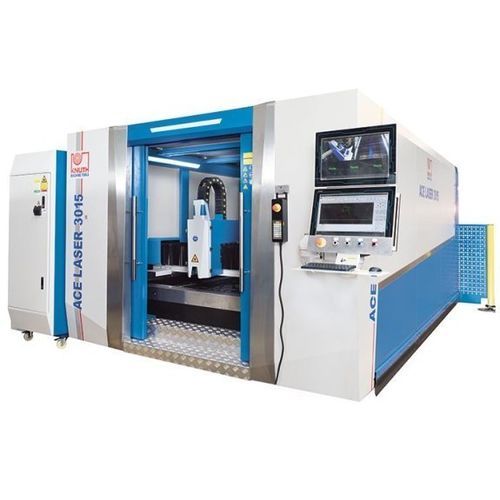

Лазерный станок для резки ACE Laser 6020 2.0 R

для металладля листаЧПУ

Описание продукта
Станки серии ACE Laser представляют собой волоконные лазерные установки для промышленной резки. Оптимизированные под процесс резки, они обеспечивают воспроизводимое качество деталей, производительность, безопасность эксплуатации и надёжность. Комплект поставки в стандартной версии включает автоматический сменный стол (шаттл) и фильтровентиляцию, что позволяет работать от единичного производства до крупных серий в электронике, авиационно-космической и автомобильной отраслях.

Ключевые преимущества

• Портальная (gantry) конструкция с двусторонним приводом и рабочей зоной до 6000 x 2000 мм
• Полный пакет для резки: фильтрующая система вытяжки и автоматический сменный стол
• Сервис KNUTH: монтаж, пусконаладка и техническое обслуживание

Технические характеристики — Рабочая зона
Размеры стола: 6.000 mm x 2.000 mm
Масса заготовки (макс.): 2.000 kg
Ускорение осей X/Y: 8 m/s²
Ускорение оси Z: 5 m/s²

Технические характеристики — Ходы
Ход по X: 2.020 mm
Ход по Y: 6.050 mm
Ход по Z: 120 mm

Технические характеристики — Быстрая подача
Быстрая подача: 80 m/min
Время смены стола: 15 s - 20 s

Технические характеристики — Точности
Позиционирующая точность: 0.05 mm/m
Повторяемость: 0.03 mm/m

Технические характеристики — Лазер
Волоконный лазер (стандарт): 2.000 W (Raycus)
Длина волны: 1.08 ± 10% µm
Макс. мощность излучения: 2.000 W
Потребляемая мощность: 6.5 kW
Сеть: AC 380V ± 10%, 50/60Hz, 3xL+N
Режущая способность — конструкционная сталь: 14 mm; нержавеющая: 5 mm; алюминий: 4 mm

Технические характеристики — Мощность приводов
Мощность привода X: 2 kW
Мощность привода Y: 2 kW
Мощность привода Z: 0.4 kW

Технические характеристики — Габариты и масса
Габариты (Д x Ш x В): 16.3 m x 4.74 m x 2.15 m
Масса: 17,800 kg

Детали продукта

• Портальная конструкция с приводом по обеим сторонам и большими рабочими зонами для распространённых форматов листового материала
• Портал по оси Y из алюминиевого литого корпуса: низкая масса и высокая жёсткость для лучшей динамики
• Рама станка сварная и термообработанная для устранения технологических напряжений и обеспечения длительной точности
• Прецизионные линейные направляющие длительного срока службы, рассчитанные на высокие скорости резки при минимальном обслуживании
• Зубчато-рейковый привод по осям Z и Y для надёжной позиционной точности
• Сервоприводы на всех осях
• Корпус и система фильтрации для безопасности оператора; защитные стекла для наблюдения процесса
• Автоматическая система смены столов позволяет загрузку/разгрузку во время резки для минимизации простоя
• Допуски перпендикулярности/квадратности в соответствии с DIN EN ISO 9013-1

ЧПУ и программное обеспечение

• Удобный интерфейс управления, оптимизированный под задачи
• Технологическая база данных с параметрами резки и предустановленными циклами для разных металлов
• Программное обеспечение поддерживает эффективный выбор параметров процесса и раскладку (nesting)
• Соленоидные и пропорциональные клапаны регулируют давление газа из управляющей системы

Режущий головка

• Режущая головка RayTools с моторной регулировкой фокуса, встроенной защитой от столкновений и контролем высоты
• Передача луча по гибкому волоконно-оптическому кабелю, не требующая обслуживания
• Для мощных установок (≈ ≥ 6 kW) доступна высокопроизводительная режущая головка BOCI

Лазерные источники

• Волоконный иттербиевый лазер (Raycus) доступен в диапазоне 1.000–6.000 W для балансирования качества реза и производительности
• Источник спроектирован для минимального обслуживания и снижения эксплуатационных затрат

Стандартная комплектация (выборочно)

• Комплект с ЧПУ (FSCUT2000 / CypCut) — большой дисплей, пульт дистанционного управления, удалённый доступ, библиотека материалов, nesting
• Высоконапорная режущая головка с автоматической регулировкой фокуса
• Защитный кожух с блокируемыми передними дверями и защитными стёклами
• Автоматическая сменная столовая система
• Устройство для извлечения и фильтрации (пылеуловитель)
• Система централизованной смазки
• Система водяного охлаждения с замкнутым контуром для лазерного источника
• Автоматическая газовая консоль с электромагнитными клапанами для кислорода и азота

Технические данные (итог)

• Модель: ACE Laser 6020 2.0 R
• Рабочая зона: 6.000 x 2.000 mm
• Волоконный лазер: 2.000 W (Raycus)
• Макс. толщина реза (сталь): 14 mm; (нерж.): 5 mm; (алюминий): 4 mm
• Позиционирующая точность: 0.05 mm/m; повторяемость: 0.03 mm/m
• Скорость перемещения (макс.): 80 m/min
• Габариты машины: 16.3 m x 4.74 m x 2.15 m — Масса: 17,800 kg
