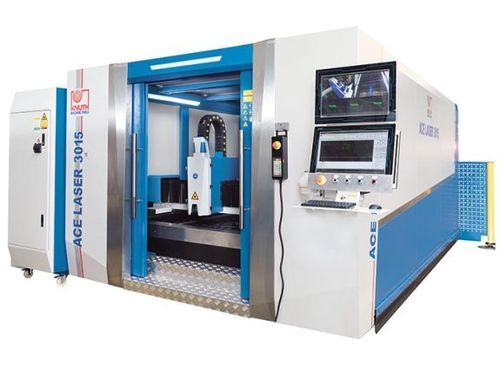

Станок для резки волоконный лазер ACE Laser 3015 1.5 R

для металладля листаЧПУ

Краткое описание Серия ACE Laser предлагает волоконно-оптическую лазерную резку, подходящую для промышленного производства — от сложных единичных деталей до серийного выпуска в электронике, авиации и автомобильной промышленности. Оборудование разработано для точности, высокой готовности и безопасной эксплуатации, с полной стандартной комплектацией для гибких рабочих процессов резки.

Основные преимущества

• Портальная конструкция с двухсторонним приводом и большими размерами стола
• Автоматическая сменная/шаттл-столешница для погрузки/разгрузки во время резки, минимизирующая простои
• Полный пакет для резки, включая фильтрацию и газовую консоль

Детали изделия

• Портальная конструкция с приводами по обеим сторонам и рабочей зоной, адаптируемой под распространённые размеры листов
• Портал Y-оси из алюминиевого литья для малого веса и высокой жёсткости, что улучшает динамику
• Сварная рама с термообработкой для устранения напряжений и обеспечения воспроизводимой точности
• Прецизионные линейные направляющие, рассчитанные на длительную эксплуатацию и высокие скорости резки при минимальном обслуживании
• Высокоточные рейково-зубчатые приводы по осям X и Y для надёжной позиционировки
• Серводвигатели на всех осях обеспечивают динамичное движение и высокую производительность
• Закрытый кожух с защитными стеклами и фильтрацией для безопасности оператора и защиты окружающей среды
• Автоматическая система сменных столов минимизирует простои за счёт параллельной загрузки и резки
• Допуски перпендикулярности и квадратности согласно DIN EN ISO 9013-1

Система управления и ПО

• Удобная CNC-система (FSCUT2000) с большим дисплеем
• Технологическая база данных с преднастройками параметров резки для распространённых материалов
• Программное обеспечение CypCut CAD/CAM и CypNest с библиотекой материалов, автоматической раскладкой и сохранением точек прерывания
• Камеры для визуализации загрузки и процесса резки; пульт дистанционного управления и доступ по Ethernet для диагностики
• Соленоидные и пропорциональные клапаны, управляемые из CNC, регулируют давление газа при резке

Режущая головка

• Режущая головка RayTools с моторным фокусом, защитой от столкновений и контролем высоты (автофокус)
• Передача луча по волоконно-оптическому кабелю, не требующая обслуживания
• Для систем мощностью ≥ 6 кВт доступны высокопроизводительные головки (например, BOCI)

Лазерный источник

• Иттербиевый волоконный лазер (Raycus) от 1 кВт до 6 кВт; конфигурация: 1,5 кВт
• Низкообслуживаемый источник лазера, оптимизированный для резки стали, нержавеющей стали и алюминия
• Частота импульсов и характеристики луча адаптированы для точного качества кромки и высокой производительности

Фильтрация и вытяжка

• Стандартный пылеуловитель и фильтрационная установка с высокой эффективностью фильтрации (пример: 99,997%)

Характеристики / Технические спецификации

• Model: ACE Laser 3015 1.5 R
• Рабочая зона — Размеры стола: 3000 mm x 1500 mm
• Рабочая зона — Макс. вес заготовки: 1000 kg
• Ускорение осей X/Y: 10 m/s² ; Z: 5 m/s²
• Ходы — X: 1520 mm ; Y: 3050 mm ; Z: 100 mm
• Быстрая подача: 100 m/min ; Время смены стола: 10 s–15 s
• Точность позиционирования: 0,03 mm/m ; Повторяемость: 0,02 mm/m
• Лазер — Номинальная мощность: 1,5 kW ; Длина волны: 1,08 ±10% µm ; Частота импульсов: 50–5000 Hz
• Потребляемая мощность: 5,3 kW ; Напряжение питания: AC 380V ±10%, 50/60Hz, 3xL+N
• Возможности резки — Сталь: 12 mm ; Нержавеющая сталь: 4 mm ; Алюминий: 3 mm
• Мощности приводов — X: 1 kW ; Y: 1,5 kW ; Z: 0,4 kW
• Габариты (L x W x H): 9,8 m x 3,7 m x 2,15 m ; Масса: 8.000 kg
