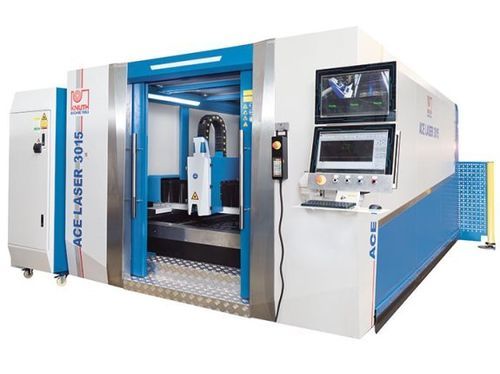

Станок для резки волоконный лазер ACE Laser 6020 3.0 R

для металладля листаЧПУ

Описание
Серия ACE Laser представляет собой фибро-лазерную систему резки, разработанную для промышленной обработки листового металла. Система обеспечивает высокое качество деталей, высокую производительность и возможности автоматизации. Полная стандартная комплектация и автоматическая сменная платформа позволяют эффективно работать от единичного изготовления до крупносерийного производства в электронике, авиационно-космической и автомобильной отраслях.

Ключевые преимущества

• Портальная конструкция с двухсторонним приводом и крупной рабочей зоной
• Автоматическая сменная платформа (shuttle) для погрузки/разгрузки во время резки, сокращающая время простоя
• Полный комплект вытяжки и фильтрации; защитные стекла в корпусе для наблюдения за процессом

Детали продукта

• Портал Y в алюминиевом литье: малый вес, высокая жёсткость и отличная динамика
• Рама тщательно сварена и термообработана для снятия напряжений и обеспечения долговременной точности
• Прецизионные линейные направляющие и высокоточные зубчатые передачи (Y/Z) для надёжного позиционирования на высоких скоростях
• Мощные серводвигатели на всех осях; безобслуживаемая волоконная передача луча
• Автоматическая сменная платформа минимизирует простои за счёт одновременной загрузки/разгрузки
• Допуски перпендикулярности/квадратности по DIN EN ISO 9013-1

ЧПУ и программное обеспечение

• Удобная CNC-система с большим дисплеем и базой технологических параметров с предустановками резки
• CAD/CAM (CypCut/CypNest): библиотека материалов, автоматическое размещение (nesting), поддержка форматов Ai/DXF/PLT/LXD, регулировка мощности в реальном времени
• Ethernet-доступ для диагностики и опциональный мониторинг с помощью встроенных камер
• Регулирование газа через соленоидные и пропорциональные клапаны (настраивается в системе управления)

Режущая головка

• Режущая головка RayTools с моторной регулировкой фокуса, встроенной защитой от столкновений и контролем высоты
• Безобслуживаемая проводка луча по гибкому волокну
• Опция режущей головки BOCI для высокомощных установок (примерно от 6 kW)

Лазерные источники

• Иттербиевые волоконные лазеры (Raycus) мощностью от 1.000 W до 6.000 W; стандартная комплектация: 3.000 W
• Долговечные, малотребовательные в обслуживании источники, снижающие эксплуатационные расходы; более высокие мощности по запросу

Характеристики / технические спецификации

• Модель: ACE Laser 6020 3.0 R
• Рабочая зона — Размеры стола: 6.000 mm x 2.000 mm; Масса заготовки (макс.): 2.000 kg
• Ходы — X: 2.020 mm; Y: 6.050 mm; Z: 120 mm
• Ускоренный ход: 80 m/min; Время смены платформы: 15 s - 20 s
• Точности: Позиционирование: 0,05 mm/m; Повторяемость: 0,03 mm/m
• Лазер — Волоконный лазер: 3.000 W; Длина волны: 1,08 ± 10% µm; Потребляемая мощность: 12 kW; Питание: AC 380V ± 10%, 50/60Hz, 3xL+N
• Возможности резки — Конструкционная сталь: 18 mm; Нержавеющая сталь: 6 mm; Алюминий: 5 mm
• Мощности приводов — X: 2 kW; Y: 2 kW; Z: 0,4 kW
• Габариты станка (Д x Ш x В): 16,3 m x 4,74 m x 2,15 m; Масса: 17.800 kg
