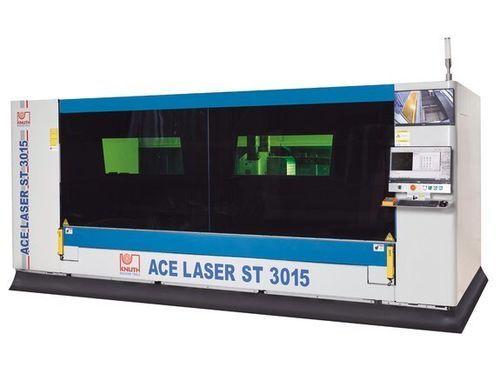

Станок для резки волоконный лазер ACE.ST 3015 3.0R

для металладля листаЧПУ

Краткое описание
ACE.Laser ST 3015 3.0R — компактный промышленный лазерный раскройный станок для крупноформатных листов с рабочей зоной 3000×1500 мм и волоконным лазером мощностью 3 000 Вт. Комплектуется фильтрующей вытяжкой и моторизированным выдвижным столом для быстрого погрузочно-разгрузочного процесса.

Основные преимущества

• Рабочая зона 3000×1500 мм; возможны варианты по мощности лазера
• Моторный выдвижной стол для быстрого погрузки/выгрузки
• Полный комплект для резки с фильтрующей вытяжкой
• Поставка с монтажом, пусконаладкой и сервисной поддержкой

Рабочая зона
Размеры стола: 3 000 mm x 1 500 mm; Макс. вес заготовки (выдвижной стол): 1 000 kg

Ходы
Ход X: 1 530 mm; Ход Y: 3 050 mm; Ход Z: 100 mm

Ускоренные перемещения
Ускоренный ход X/Y: 80 m/min; Z: 40 m/min

Точности
Позиционирование: 0,03 mm/m; Повторяемость: 0,03 mm/m

Лазер
Волоконный лазер номинал: 3 000 Вт; Длина волны ≈ 1,08 µm; Макс. мощность луча: 3 000 Вт; Потребляемая мощность: 6,5 kW; Примерные возможности резки: сталь 18 mm, нерж. сталь 8 mm, алюминий 6 mm

Мощности приводов
X-ось: 1,7 kW; Y-ось: 2,4 kW; Z-ось: 0,4 kW

Габариты и масса
Габариты (Д×Ш×В): 4,75 m x 2,26 m x 2,1 m; Масса: 5 300 kg

Детали конструкции

• Выдвижной рабочий стол на прочном механизме; несёт до 1 000 kg в выдвинутом состоянии
• Жёсткий на кручение портал, синхронный привод с обеих сторон
• Сварная рама с термообработкой для снятия внутренних напряжений и обеспечения повторяемости
• Прецизионные линейные направляющие и рейково-зубчатые приводы для надёжного позиционирования
• Полностью закрытая камера резки с защитным стеклом и портативным пультом настройки

ЧПУ и ПО

• Высокопроизводительная ЧПУ с большим дисплеем и интуитивным интерфейсом
• Монитор и интегрированные камеры для наблюдения; Ethernet-доступ для диагностики
• CypCut: поддержка Ai, DXF, PLT, LXD; база технологических параметров и автоматическая раскладка

Режущий узел

• До 4 кВт: режущий узел RayTools; 6 кВт: BOCI BLT
• Защита от столкновений, автоматическая фокусировка и регулировка высоты
• Непрерывная корректировка фокуса в ходе программы

Источник лазера

• Волоконные источники Raycus: высокая электрооптическая эффективность и хорошее качество луча
• Бесобслуживаемая конструкция и водяное охлаждение для термостабильности

Вытяжка и фильтрация

• Фильтрующая вытяжка, подобранная по мощности лазера
• Эффективное удаление частиц и паров для охраны здоровья персонала и сохранения качества

Стандартное оснащение

• ЧПУ FSCUT2000 с пультом дистанционного управления и 2 камерами
• Программное обеспечение CypCut
• Автофокусная режущая головка (в зависимости от модели), система вытяжки и циркуляционное водяное охлаждение
• Руководство по эксплуатации

Опции

• Охлаждаемые осушители сжатого воздуха, редукторы давления для O2/N2, расширенные варианты вытяжки

Технические характеристики

• Модель: ACE.Laser ST 3015 3.0R
• Рабочая зона: 3.000×1.500 mm
• Макс. вес заготовки: 1 000 kg
• Ходы X/Y/Z: 1.530 / 3.050 / 100 mm
• Ускоренный ход X/Y: 80 m/min; Z: 40 m/min
• Позиционирование / Повторяемость: 0,03 mm/m
• Волоконный лазер: 3 000 Вт; Потребляемая мощность: 6,5 kW
• Слои резки (прим.): сталь 18 mm; нерж. сталь 8 mm; алюминий 6 mm
• Габариты (Д×Ш×В): 4,75 m x 2,26 m x 2,1 m; Масса: 5 300 kg
