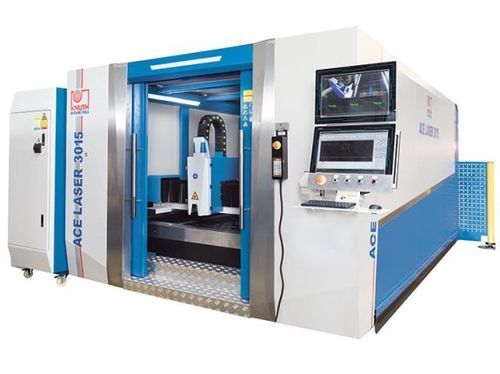

Станок для резки волоконный лазер ACE Laser 4020 6.0 R

для металладля листаЧПУ

Краткое описание
Серия ACE Laser представляет волоконные лазерные системы резки для промышленных задач с воспроизводимым качеством деталей. Конфигурации охватывают единичное производство и серийное изготовление. Стандартная комплектация обеспечивает безопасность, производительность и простоту интеграции в производственные линии.

Основные преимущества

• Портальная конструкция с двусторонним приводом
• Полный комплект для резки с фильтрацией и вытяжкой
• Сервис KNUTH: монтаж, ввод в эксплуатацию и обслуживание

Конструкция и оборудование

• Портальные станки с двусторонним приводом; рабочие зоны от 3 000 x 1 500 мм до 6 000 x 2 000 мм
• Портал по оси Y — литой алюминиевый корпус: невысокий вес и высокая жёсткость
• Рама сварена и термообработана для снятия напряжений и обеспечения долговременной точности
• Прецизионные линейные направляющие, малотребовательны в обслуживании, рассчитаны на высокие скорости резки
• Реечный привод высокого качества на осях Y и Z для надёжного позиционирования
• Мощные сервоприводы на всех осях
• Кузов с защитными стеклами для безопасного наблюдения за процессом резки
• Автоматическая система сменных столов минимизирует простои при загрузке/выгрузке
• Допуски перпендикулярности/квадратности в соответствии с DIN EN ISO 9013-1

Система управления

• Интуитивный пользовательский интерфейс для быстрой настройки
• База технологий с параметрами резки и предустановленными циклами для разных материалов
• Поддержка популярных форматов файлов (Ai, DXF, PLT, LXD) и ПО для автоматической раскладки
• Соленоидные и пропорциональные клапаны управляются ЧПУ для регулировки давления газов при резке

Режущий головка

• Режущий головка RayTools с моторным перемещением фокуса, встроенной защитой от столкновений и контролем высоты
• Управление лучом по гибкому волоконно-оптическому кабелю без обслуживания
• Для конфигураций от 6 kW применяется высокопроизводительная режущая головка BOCI

Лазерные источники

• Иттербиевый волоконный лазер (Raycus) мощностью 1 000–6 000 Вт, долговечный и нетребовательный в обслуживании
• Низкие эксплуатационные и сервисные затраты благодаря волоконной технологии
• Возможна поставка систем с большей мощностью по запросу

caractéristiques / спецификации

• Рабочая зона: Размеры стола: 4.000 мм x 2.000 мм
  Масса заготовки (макс.): 1.500 кг
  Ускорение осей X/Y: 10 м/с²
  Ускорение оси Z: 5 м/с²
• Ходы
  Ход X: 2.020 мм
  Ход Y: 4.050 мм
  Ход Z: 100 мм
• Ход ускоренный
  Ход ускоренный: 100 м/мин
  Время смены стола: 12 с - 17 с
• Точности
  Позиционная точность: 0,03 мм/м
  Повторяемость: 0,02 мм/м
• Лазер
  Волоконный лазер: 6.000 Вт
  Длина волны: 1,08 ± 10% µm
  Макс. мощность луча: 6.000 Вт
  Частота импульсов: 50 ~ 20k Гц
  Потребляемая мощность: 20 кВт
  Напряжение питания: AC 380V ± 10%, 50/60Hz, 3xL+N
  Способности резки: конструкционная сталь 22 мм; нержавеющая сталь 14 мм; алюминий 12 мм
• Электроприводы
  Привод X: 1 кВт
  Привод Y: 1,5 кВт
  Привод Z: 0,4 кВт
• Габариты и масса
  Габариты (Д x Ш x В): 10,34 м x 4,28 м x 2,2 м
  Масса: 9.000 кг
