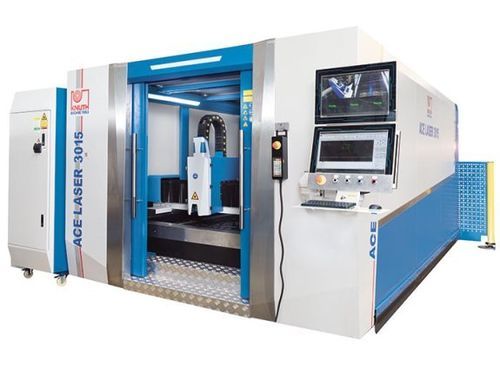

Станок для резки волоконный лазер ACE Laser 6020 4.0 R

для металладля листаЧПУ

Описание
ACE Laser 6020 4.0 R — портальная система лазерной резки с волоконным Yb-лазером мощностью 4 000 Вт и рабочей зоной 6 000 x 2 000 мм. Предназначена для резки металлических деталей от единичных прототипов до серийного производства в отраслях электроники, авиации и автомобилестроения.

Преимущества

• Портальная конструкция с двусторонними приводами для крупноформатных листов
• Полный комплект для резки с пылеуловителем и системой фильтрации
• Сервис KNUTH: монтаж, ввод в эксплуатацию и обслуживание

Детали продукта

• Портальная конструкция с приводом с обеих сторон; столы до 6 000 x 2 000 мм
• Портал по оси Y — литая алюминиевая конструкция для уменьшения массы и повышения жёсткости
• Термическая обработка сварной станинной конструкции для снятия внутренних напряжений и сохранения точности
• Точные линейные направляющие, требующие минимального обслуживания и рассчитанные на высокие скорости резки
• Реечные передачи на осях X и Y для высокой точности позиционирования
• Серводвигатели на всех осях для надёжного управления движением
• Закрытый корпус с защитными стеклами и передними дверями с блокировкой
• Автоматическая система сменных столов для параллельной загрузки/разгрузки в процессе резки
• Допуски перпендикулярности и прямолинейности по DIN EN ISO 9013-1

Система управления и ПО

• Интуитивный интерфейс для удобной эксплуатации
• Технологическая база данных с параметрами резки и преднастроенными циклами для разных материалов
• CypCut CAD/CAM для вложения, генерации траекторий и управления мощностью в реальном времени
• Соленоидные и пропорциональные клапаны, управляемые с ЧПУ, для регулирования давления газов

Режущая головка

• Режущая головка RayTools с моторной регулировкой фокуса, защитой от столкновений и контролем высоты
• Бесобслуживаемая передача луча по гибкому волоконно-оптическому кабелю
• Для систем от ~6 кВт доступна опция режущей головки BOCI для высокопроизводительной резки

Лазерные источники

• Волоконные иттербиевые лазеры Raycus от 1 000 до 6 000 Вт; в данной конфигурации — 4 000 Вт
• Источник на базе волокна рассчитан на снижение требований к обслуживанию и долговременную работу
• Возможны варианты с большей мощностью по запросу

Безопасность и вытяжка

• Стандартная комплектация включает пылеуловитель и фильтрационную установку
• Полный защитный кожух с межзамками и окнами для наблюдения

Стандартное и дополнительное оборудование (фрагмент)

• CNC (FSCUT2000) и CypCut CAD/CAM (вложение, генерация путей, регулировка мощности в реальном времени, память контрольных точек)
• Волоконный лазер Raycus (1–6 кВт стандарт; более мощные решения по запросу)
• Высоконапорная режущая головка RayTools с моторным автофокусом
• Автоматическая сменная платформа (shuttle)
• Центральная система смазки и система рециркуляции воды для охлаждения лазера
• Автоматическая газовая консоль с электроклапанами для кислорода и азота
• Эксплуатационная документация

Характеристики / технические спецификации

• Модель: ACE Laser 6020 4.0 R
• Рабочая зона (стол): 6 000 x 2 000 мм
• Макс. масса заготовки: 2 000 кг
• Ускорение по осям X/Y: 8 м/с² ; Z: 5 м/с²
• Ходы (X x Y x Z): 2 020 мм x 6 050 мм x 120 мм
• Ускоренный ход: 80 м/мин
• Время смены стола: 15–20 с
• Точность позиционирования: 0,05 мм/м ; Повторяемость: 0,03 мм/м
• Лазер: волоконный 4 000 Вт (Raycus)
• Длина волны: 1,08 ± 10% µm
• Потребляемая мощность: 16 kW
• Питание: AC 380V ± 10%, 50/60 Hz, 3xL+N
• Возможности резки: сталь 20 мм; нержавеющая сталь 8 мм; алюминий 8 мм
• Мощности приводов X/Y/Z: 2 kW / 2 kW / 0,4 kW
• Габариты (Д x Ш x В): 16,3 m x 4,74 m x 2,15 m
• Масса: 17.800 kg
