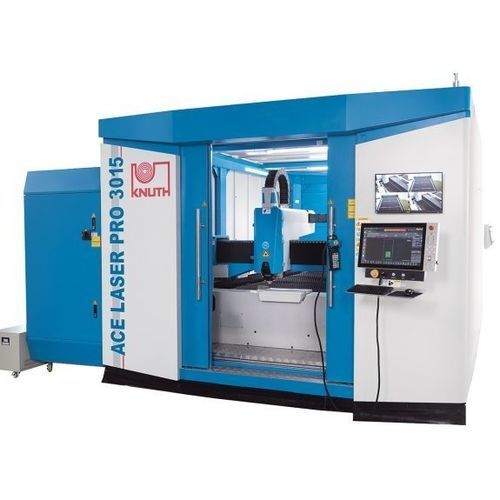

Станок для резки волоконный лазер ACE Laser PRO 3015 30R

для металладля листаЧПУ

Обзор
ACE Laser PRO 3015 30R — промышленная волоконная лазерная установка для точной резки металлических деталей в единичном и серийном производстве. Оснащена столом 3 000 × 1 500 мм и волоконным лазером 30 кВт, предназначена для производственных участков электроники, авиационно-космической и автомобильной отраслей.

Основные характеристики

• Диапазон мощности лазера: 12–30 кВт (данная версия: 30 кВт)
• Шаттловый стол 3 000 × 1 500 мм, макс. масса заготовки: 1 500 кг
• Комплект для резки в стандартной комплектации с фильтрующей вытяжкой
• Возможность сервиса: установка, ввод в эксплуатацию, обслуживание

Управление

• ЧПУ FSCUT8000 на базе EtherCAT, разработанное для высокомощных волоконных лазеров (>8 кВт)
• Пользовательский интерфейс с функциями для промышленной резки и оптимизацией процесса
• HypCut CAM для Nesting, планирования и расписания производства

Режущая головка

• Интеллектуальная режущая головка серии BLT 6 для высокомощных установок (до 40 кВт)
• Оптимизированный путь луча и двойная система сбора пыли для стабильной резки и облегченного обслуживания
• Функции Smart-Piercing и Auto-Recut для резки с воздухом/азотом
• Выдвижная конструкция оптики для быстрой замены защитных стекол и линз; мониторинг состояния защиты

Контроль высоты

• Емкостной датчик высоты с интеграцией по Ethernet: измерение высоты, сегментированное/ступенчатое прокалывание, обнаружение кромки, подавление вибраций
• Функция защиты от столкновений для снижения риска опрокидывания при производстве

Лазерный источник

• Многомодульные CW волоконные лазеры серии Raycus HP с высоким электрооптическим КПД и стабильным качеством пучка
• Низкое техническое обслуживание для уменьшения эксплуатационных расходов

Технические характеристики
Рабочая зона
Размеры стола: 3 000 мм × 1 500 мм
Макс. масса заготовки: 1 500 кг

Ходы
Ход по X: 1 550 мм
Ход по Y: 3 050 мм
Ход по Z: 370 мм

Ускоренный ход
Ускоренный ход X/Y: 200 м/мин
Ускоренный ход Z: 35 м/мин
Время смены стола (шаттл): 18–20 с

Точности
Точность позиционирования: 0,03 мм/м
Повторяемость: 0,03 мм/м

Лазер
Мощность волоконного лазера: 30 000 Вт
Длина волны: 1,08 ± 0,5% µm
Питание: AC 380V ± 10%
Типичные возможности резки: сталь 50 мм; нержавеющая сталь 40 мм; алюминий 30 мм

Мощности приводов
Привод X: 2,9 кВт
Привод Y: 1,3 кВт
Привод Z: 0,75 кВт

Габариты и масса
Габариты (Д×Ш×В): 9,54 м × 3,6 м × 2,58 м
Масса прибл.: 8 800 кг

Характеристики / технические данные

• Модель: ACE Laser PRO 3015 30R
• Стандартное ЧПУ: FSCUT8000 (EtherCAT); CAM: HypCut; поддержка nesting
• Режущая головка BLT6, Smart-Piercing, Auto-Recut, емкостное управление высотой, антиколлизионная защита
• Доступен комплект резки с фильтрующей вытяжкой
