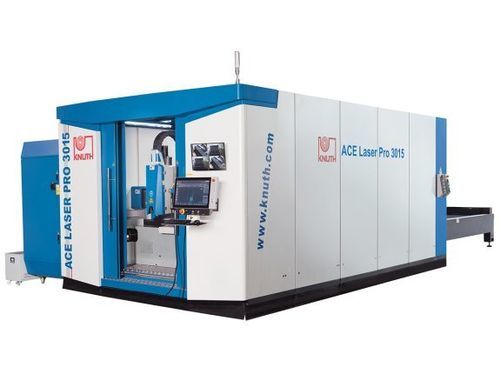

Станок для резки волоконный лазер ACE Laser PRO 3015 12R

для металладля листаЧПУ

Обзор
ACE Laser PRO 3015 12R — высокопроизводительная волоконно-лазерная машина для раскроя, разработанная для промышленного производства. Обеспечивает точность, высокий выход детали и долговременную стабильность, подходит как для сложных единичных деталей, так и для крупносерийного выпуска в электронике, авиации и автомобильной промышленности.

Ключевые преимущества

• Мощности лазера от 12 кВт до 30 кВт (опции до 40 кВт)
• Сварная термообработанная несущая рама для сохранения точности
• Полный пакет резки: фильтрующая вытяжка и автоматическая сменная столовая система
• Комплексное обслуживание KNUTH: монтаж, пуско-наладка и сервис

Рабочая зона
Размеры стола: 3 000 мм × 1 500 мм
Макс. масса заготовки: 1 500 кг
Ускорения осей X / Y / Z: 15 м/с² / 15 м/с² / 15 м/с²

Ходы
Ход по X: 1 550 мм
Ход по Y: 3 050 мм
Ход по Z: 370 мм

Ускоренные подачи
Ускоренная подача X / Y: 200 м/мин
Ускоренная подача Z: 35 м/мин
Время смены стола: 18–20 с

Точности
Точность позиционирования: 0,03 мм/м
Повторяемость: 0,03 мм/м

Лазер
Волоконный лазер (стандарт): 12 000 Вт
Длина волны: ≈1,08 мкм
Макс. мощность луча: 12 000 Вт
Напряжение питания: AC 380 В ± 10 %
Типичные толщины реза: сталь 30 мм, нержавеющая сталь 25 мм, алюминий 18 мм

Приводные мощности
Привод X: 2,9 кВт
Привод Y: 1,3 кВт
Привод Z: 0,75 кВт

Габариты и масса
Габариты (Д × Ш × В): 9,54 м × 3,6 м × 2,58 м
Масса установки: 8 800 кг

ЧПУ и ПО

• FSCUT8000 CNC на базе EtherCAT, оптимизирован для мощных волоконных лазеров
• Удобный интерфейс, ориентированный на производственные задачи
• HypCut CAD/CAM для нарезки, планирования и расписаний производства
• Опциональная поддержка CypNest для автоматизированного нарезки

Режущая головка

• Интеллектуальные головки BLT 6 с автофокусом для мощных систем (до 40 кВт)
• Оптимизированный оптический путь и линзы, двойная защита от пыли
• Smart-Piercing и Auto-Recut для резки с подачей воздуха/азота
• Датчик в реальном времени для автоматической докаски незаработанных участков
• Управление пробивкой для немедленного начала резки после прокола
• Контроль луча для бесшлаковой резки при завершении контура
• Выдвижная конструкция для быстрой замены линз и защитных стекол, контроль загрязнений

Регулировка высоты

• Емкостный датчик высоты с сегментным пробиванием, обнаружением кромки и подавлением вибраций, интегрированный по Ethernet
• Функция защиты от столкновений для предотвращения повреждений при наклоне

Источник лазера

• Многомодульные CW волоконные лазеры серии HP (Raycus) с высокой электролучевой эффективностью и качеством пучка
• Низкое обслуживание снижает эксплуатационные расходы и простои

Стандартная комплектация
Полная система с ЧПУ FSCUT8000, HypCut CAD/CAM и поддержкой CypNest; волоконный лазер Raycus; режущая головка BLT 6 с автофокусом; фильтрующая вытяжка; автоматическая сменная столовая система; централизованная смазка; охладитель; пропорциональные клапаны.

Технические характеристики

• Модель: ACE Laser PRO 3015 12R
• Марка: KNUTH
• Стол: 3 000 мм × 1 500 мм
• Макс. масса заготовки: 1 500 кг
• Ходы (X / Y / Z): 1 550 мм / 3 050 мм / 370 мм
• Ускоренный ход (X / Y / Z): 200 м/мин / 200 м/мин / 35 м/мин
• Время смены стола: 18–20 с
• Точность / Повторяемость: 0,03 мм/м
• Лазер: волоконный 12 000 Вт (конфигурируемый до 30–40 кВт)
• Толщина реза (прим.): сталь 30 мм, нерж. сталь 25 мм, алюминий 18 мм
• Питание: AC 380 В ± 10 %
• Габариты (Д × Ш × В): 9,54 м × 3,6 м × 2,58 м
• Масса: 8 800 кг
• Приводные мощности (X / Y / Z): 2,9 кВт / 1,3 кВт / 0,75 кВт
