Цепной стропы Grade 80 DOF

2 точкасталь

Обзор продукта

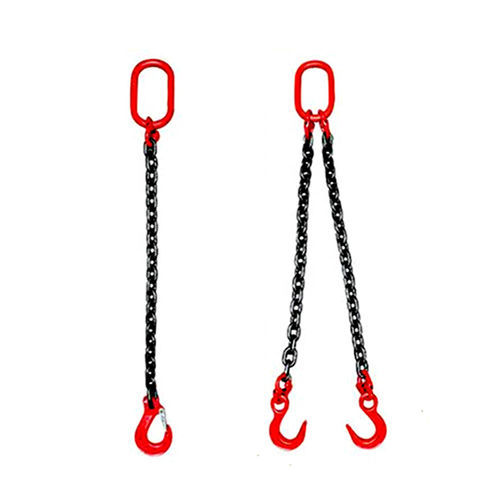

Цепной строп Grade 80 DOF в двухветвевой конфигурации с овальным главным звеном сверху и литейными крюками внизу. Поставляется с индивидуальной табличкой с серийным номером; доступен в разных диаметрах цепи и на заказной длине для промышленных грузоподъёмных работ, требующих сертифицированной прослеживаемости.

Введение

• S = Ветка стропа
• T = Трёхвенная
• S (крюк) = Строповый крюк (с предохранительной защёлкой)
• SL = Самоблокирующийся (безопасный) крюк
• F = Литейный крюк
• D = Двухветвевой
• Q = Четырёхветвевой
• G = Захватный крюк
• O = Овальное главное звено

Сертификация и прослеживаемость
Цепной строп поставляется с письменным сертификатом. Серийный номер на бирке соответствует сертификату и номеру вашего заказа, что обеспечивает полную прослеживаемость для проверок и ведения регистрационных данных по обслуживанию.

Параметры и допустимые рабочие нагрузки (WLL)

• Коэффициент проектирования: 4:1
• Коэффициенты нагрузки по типу стропа и углу: 1 (90° для 1-ветвевого), 1,7 (60° для 1-ветвевого), 1,4 (45° для 1-ветвевого), 1 (30° для 1-ветвевого); 2,6 (60° для 3/4-ветвевого), 2,1 (45° для 3/4-ветвевого), 1,45 (30° для 3/4-ветвевого)
• Диаметры цепи и примеры допустимых рабочих нагрузок:
  • 7/32" — 2,100; 3,600; 3,000; 2,100; 5,500; 4,400; 3,200
  • 9/32" — 3,500; 6,100; 4,900; 3,500; 9,100; 7,400; 5,200
  • 5/16" — 4,500; 7,800; 6,400; 4,500; 11,700; 9,500; 6,800
  • 3/8" — 7,100; 12,300; 10,000; 7,100; 18,400; 15,100; 10,600
  • 1/2" — 12,000; 20,800; 17,000; 12,000; 31,200; 25,500; 18,000
  • 5/8" — 18,100; 31,300; 25,600; 18,100; 47,000; 38,400; 27,100
  • 3/4" — 28,300; 49,000; 40,000; 28,300; 73,500; 60,000; 42,400
  • 7/8" — 34,200; 59,200; 48,400; 34,200; 88,900; 72,500; 51,300
  • 1" — 47,700; 82,600; 67,400; 47,700; 123,900; 101,200; 71,500
  • 1-1/4" — 72,300; 125,200; 102,200; 72,300; 187,800; 153,400; 108,500

Стандарты и логистика
Название: Цепной строп Grade 80 DOF — двухветвевой с овальным главным звеном сверху и литейными крюками снизу
MOQ: 100 метров
Упаковка: картонная коробка + стальная поддон для отгрузки

Технические характеристики

• Название: Цепной строп Grade 80 DOF — двухветвевой с овальным главным звеном сверху и литейными крюками снизу
• Стиль стропа: двухветвевой (D) — альтернативные конфигурации доступны согласно коду (S, T, SL, F, Q, G, O)
• Коэффициент проектирования: 4:1
• Серийный номер на бирке согласован с сертификатом для полной прослеживаемости
• Минимальное количество заказа (MOQ): 100 метров
• Упаковка: картонная коробка плюс стальной поддон
