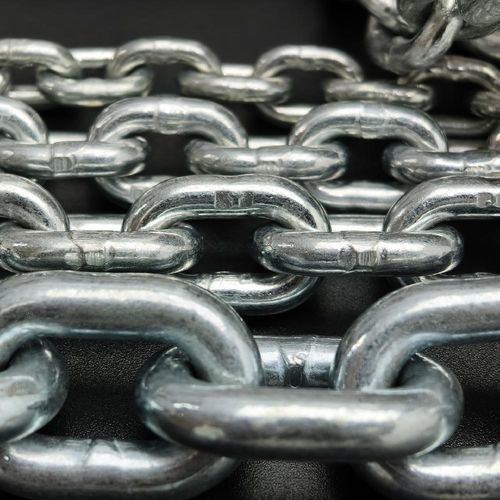

Подъемная цепь из стали EN 818-1

из закаленной сталииз сплавакоррозионностойкая

Обзор
Грузовая цепь для электрической тали EN818-7 — цепь с тонкой допусковой сеткой для приводных подъемных систем. Поставляется в классе T с тремя вариантами (T, DAT, DT), изготавливается из легированной стали, прошедшей закалку и отпуск, с контролируемым содержанием Cr, Ni и Mo для обеспечения высокой разрывной прочности, усталостной стойкости и износостойкости.

Ключевые характеристики
Материал
Изготавливается из деоксидированного легированного металла, закаленного и отпущенного. Типичные химические пороги: Cr ≥ 0,4 %, Ni зависит от типа, Mo ≥ 0,15 %, Al ≈ 0,025 %. S и P в анализе плавки ≤ 0,020 %.

Класс прочности и модели
Класс T с тремя типами: Type T (для обычных ручных таль), Type DAT (обычные электрические тали) и Type DT (высокоскоростные электрические тали). Конструкция и термообработка обеспечивают требуемые значения твердости и относительного удлинения для каждого типа.

Обработка поверхности

• Type T: черное оксидирование (стандарт)
• Type DAT/DT: электроцинкование (стандарт)
• Опции: естественный цвет, электрофорез, Dacromet, горячее цинкование (требует подтверждения; может влиять на механические свойства)

Области применения

• Электрические тали для заводов, складов и строительных площадок
• Интегрированные подъемные системы на производстве и сборочных линиях
• Высокоточное и высокоскоростное промышленное поднятие (напр., ветроэнергетика, судостроение, авиация)
• Сценическое и развлекательное оборудование (подъем светового и звукового оборудования)
• Пищевая и фармацевтическая промышленность (нержавеющие или специально покрытые цепи для гигиенических требований)

Гарантия безопасности и испытания

• Минимальный коэффициент запаса прочности: 4:1 (разрывная нагрузка ≥ 4 × WLL)
• Испытание нагрузкой: каждый звено испытывается при 2.5 × WLL; несоответствующие звенья бракуются
• Оборудование для испытаний: калиброванные разрывные машины; каждая цепь целиком помещается в испытательную машину и удерживается на заводской пробной нагрузке с последующей проверкой на остаточную деформацию, трещины или повреждения
• Возможна поддержка третьих лиц для инспекций состава материала, механических свойств и размерных допусков

Технические параметры (сводка)
Номинальные размеры: 4 мм–22 мм. Шаг звена: обычно ≈ 3 × d (варианты 2,6d–3,2d). Типичные диапазоны твердости (пример): Type T ≈ 320–360 HV, Type DAT ≈ 500 HV, Type DT ≈ 550 HV (зависит от размера). Диапазоны WLL: Type T 0,5–15 т; Type DAT 0,4–12,5 т; Type DT 0,25–7,5 т. Испытательная нагрузка на звено: 2,5 × WLL. Разрывная нагрузка: ≥ 4 × WLL. Полная таблица параметров по размерам доступна по запросу.

Стандарты
Проектирование и производство в соответствии с EN 818-1 и EN 818-7:2002+A1:2008 (цепь для тали с тонкой допусковой сеткой, класс T типы T/DAT/DT) и DIN 17115 по техническим условиям для стали.

Прочая информация о продукте

• Номинальный диапазон размеров: 4 мм – 22 мм (возможны нестандартные размеры по согласованию)
• Термообработка: закалка выше AC3 и/или поверхностное упрочнение с последующим отпуском перед испытанием
• Относительное удлинение при разрыве: Type T/DAT ≥ 10 %; Type DT ≥ 5 %
• Усталостная стойкость: Type DAT и DT рассчитаны на ≥ 200 000 циклов при заданных диапазонах напряжений
• Минимальный заказ: 100 м / 1 ТОННА
• Ограничения по обработке: последующая термообработка, гальванизация/электропокрытие или воздействие кислотных растворов/пар требуют одобрения производителя
• Рабочие температурные пределы: Type T мин −40 °C; Type DAT мин −20 °C; Type DT мин −10 °C; все типы макс +200 °C (при превышении вывешивать из эксплуатации)

Технические спецификации

• Продукт: Грузовая цепь для электрической тали, тонкая допусковая сетка, класс T (Types T / DAT / DT)
• Модель / серия: EN818-7
• Материал: легированная сталь, закаленная и отпущенная (Cr ≥ 0,4 %, Mo ≥ 0,15 %, Ni переменный)
• Номинальный диапазон размеров: 4–22 мм
• Стандартные поверхности: черное оксидирование (T), электроцинкование (DAT/DT); другие покрытия по запросу
• Примеры твердости: Type T ≈ 320–360 HV; DAT ≈ 500 HV; DT ≈ 550 HV (в зависимости от размера)
• Коэффициент безопасности: ≥ 4:1; Испытательная нагрузка: 2,5 × WLL на звено
• Стандарты: EN 818-1, EN 818-7:2002+A1:2008, DIN 17115
• Минимальный заказ: 100 м / 1 ТОННА
