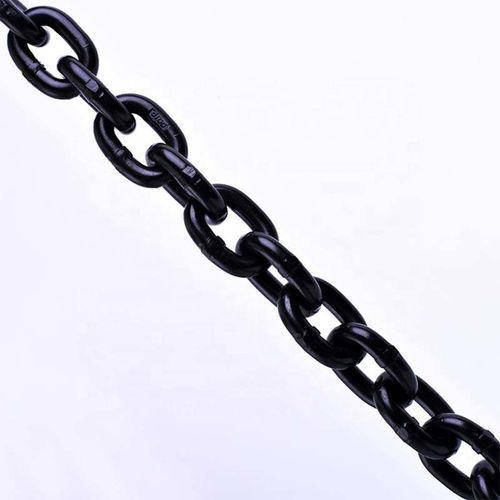

Подъемная цепь из стали Grade 100

из сплаваиз стали с высоким сопротивлениемдля тяжелых условий применения

Обзор
Цепь из легированного сплава Grade 100 изготовлена из высококачественной легированной стали. Цепь Grade 100 проходит испытания на всех этапах производства. Все наши цепи Grade 100 подвергаются proof test при двойном рабочем разгрузочном пределе (WLL). Минимальная сила разрыва составляет четыре раза рабочее разгрузочное значение. Наши цепи Grade 100 соответствуют или превосходят действующие требования OSHA, государственных органов, NACM и ASTM. Сертификаты предоставляются бесплатно.

Введение
Цепь Grade 100 специально разработана для жестких требований приложений надголовного подъёма (overhead lifting). Это высокопрочная цепь из легированной стали. По сравнению с аналогичной по размеру цепью Grade 80, Grade 100 обеспечивает примерно 20% увеличение допустимой рабочей нагрузки, что позволяет уменьшить сечение цепи в зависимости от требуемой рабочей нагрузки. Цепи Grade 100 также известны как Grade 10, System 10, Spectrum 10. Grade 100 одобрена для надголовного подъёма.

Параметры

• Класс цепи: NACM (National Association of Chain Manufacturers) и ASTM классифицируют цепи по классам. Чем выше класс, тем выше рабочая нагрузка для той же размерной цепи.
• Working Load Limit (WLL): (номинальная грузоподъёмность) максимально допустимая рабочая нагрузка при растяжении на неповреждённой прямой длине цепи.
• Proof Test: (производственное испытательное усилие) минимальная сила растяжения, приложенная к цепи при постоянно растущей нагрузке в процессе производства. Эти нагрузки являются испытаниями целостности производства и не предназначены для использования в качестве критерия проектирования или эксплуатации.
• Минимальная разрывная нагрузка: минимальная сила, при которой цепь во время производства была выявлена как ломающаяся при постоянно растущем растягивающем усилии. Значения разрывной нагрузки являются приёмочными испытаниями производителя и не должны использоваться как критерии проектирования или эксплуатации.
• Надголовный подъём: процесс подъёма, при котором свободно подвешенный груз поднимается в положение, при падении из которого возможен риск травм или ущерба имуществу.

Техническая таблица
Chain Size Inch | Chain Size MM | Working Load Limit (lbs) | Weight Per Foot (lbs) | Material Size Inch | Inside Length Inch | Inside Length MM | Inside Width Inch | Inside Width MM
7/32″ | 6 | 3,100 | 0.54 | 0.25″ | 0.71″ | 18 | 0.38″ | 7.95
9/32″ | 7 | 4,300 | 0.73 | 0.275″ | 0.88″ | 22 | 0.41″ | 10
5/16″ | 8 | 5,700 | 1.06 | 0.330″ | 1.02″ | 26 | 0.49″ | 13
3/8″ | 10 | 8,800 | 1.52 | 0.397″ | 1.22″ | 31 | 0.57″ | 14
1/2″ | 13 | 15,000 | 2.72 | 0.52″ | 1.56″ | 40 | 0.75″ | 20
5/8″ | 16 | 22,600 | 3.72 | 0.63″ | 1.93″ | 49 | 0.92″ | 23
3/4″ | 20 | 35,300 | 5.78 | 0.787″ | 2.44″ | 62 | 1.008″ | 25
7/8″ | 22 | 42,700 | 7.32 | 0.866″ | 2.59″ | 65 | 1.161″ | 29
1″ | 26 | 59,700 | 10.21 | 1.024″ | 3.07″ | 78 | 1.378″ | 35
1 1/4″ | 32 | 90,400 | 15.45 | 1.26″ | 3.78″ | 96 | 1.69″ | 43

Стандарты

• Standard: Grade 100 Alloy Chain
• MOQ: 100 метров
• Упаковка: картон + стальной поддон

Характеристики / технические спецификации

• Brand: TOPONE CHAIN
• Торговое наименование (модель): Grade 100 Alloy Chain
• Материал: высокопрочная легированная сталь
• Proof tested: 100% proof tested; уровень proof test = 2× WLL (производственный тест)
• Минимальная разрывная нагрузка: минимум 4× WLL
• Стандарты / сертификаты: Соответствует или превосходит требования OSHA, NACM и ASTM
• Применение: Разработана и одобрена для надголовного подъёма
• Преимущество в эксплуатации: ≈20% увеличение WLL по сравнению с эквивалентной цепью Grade 80
• Также известна как: Grade 10, System 10, Spectrum 10
• Типичные размеры и WLL: см. техническую таблицу выше для подробных размеров, WLL и масс
• MOQ и упаковка: минимальный заказ 100 метров; упаковано в картон + стальной поддон
