Цепь для буксировки

из сталииз молибденаиз сплава

Обзор

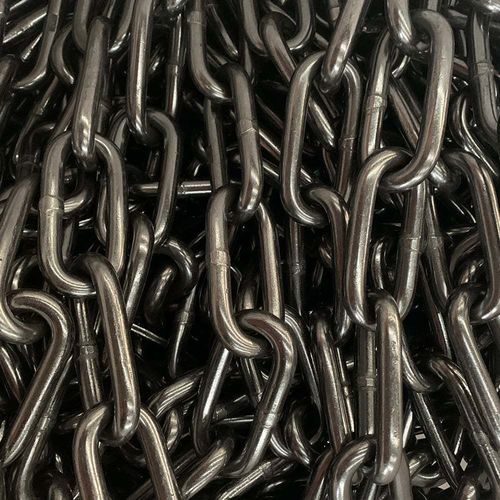

Калиброванные и испытанные длиннозвенные цепи из круглой стали для подвесов горно-промышленных монорельсов. Изготовлены из легированной стали, содержащей Ni, Cr и Mo; характеристики примерно на 10 % выше по сравнению с ссылочной DIN 20637.

Введение
Спроектированы как испытанные цепи из круглой стали для подвесов в монорельсах горной промышленности. Длиннозвенная конструкция адаптирована для подвесных и грузоподъёмных применений в горной среде.

Параметры (таблица)
Заголовки: Размер цепи | d x p | d | p | b1 | Испытательная сила | Разрушающая сила | Удельное удлинение при испытательной силе (макс.) | Удельное удлинение при разрыве (мин.) | Прогиб F (мин.) | Масса (kg/m).
Единицы: (mm) | (mm) | (mm) | (mm) | (kN) | (kN) | (%) | (%) | (mm) | (kg/m).
16x80: d x p = 16x80; d = 16 ±0.6 мм; p = 80 ±1.5 мм; b1 = 22.4 +3/-0 мм; Испытательная сила = 60 kN; Разрушающая сила = 180 kN; Удлинение при испытательной силе (макс.) = 1.6 %; Удлинение при разрыве (мин.) = 2.0 %; Прогиб F (мин.) = 21 мм; Масса = 4.7 kg/m.
18x90: d x p = 18x90; d = 18 ±0.9 мм; p = 90 ±1.5 мм; b1 = 25.0 +3/-0 мм; Испытательная сила = 100 kN; Разрушающая сила = 250 kN; Удлинение при испытательной силе (макс.) = 1.6 %; Удлинение при разрыве (мин.) = 2.0 %; Прогиб F (мин.) = 23 мм; Масса = 6.0 kg/m.

Материалы и характеристики
Изготовлены из легированной стали с никелем (Ni), хромом (Cr) и молибденом (Mo). Цепи калиброваны и проходят заводские испытания; типичные характеристики примерно на 10 % выше значений, указанных в DIN 20637, что обеспечивает больший запас прочности для подвесных применений.

Стандарты
Разработано в соответствии с требованиями DIN 20637.

Технические характеристики

• Продукт: Цепи для горных монорельсов (испытанные длиннозвенные цепи из круглой стали для подвесов)
• Стандарт: DIN 20637
• Материалы: Легированная сталь (Ni, Cr, Mo и другие легирующие элементы)
• Доступные размеры цепей (примеры): 16x80, 18x90
• 16x80 — d: 16 ±0.6 мм; p: 80 ±1.5 мм; b1: 22.4 +3/-0 мм; Испытательная сила: 60 kN; Разрушающая сила: 180 kN; Удлинение при испытательной силе (макс.): 1.6 %; Удлинение при разрыве (мин.): 2.0 %; Прогиб F (мин.): 21 мм; Масса: 4.7 kg/m
• 18x90 — d: 18 ±0.9 мм; p: 90 ±1.5 мм; b1: 25.0 +3/-0 мм; Испытательная сила: 100 kN; Разрушающая сила: 250 kN; Удлинение при испытательной силе (макс.): 1.6 %; Удлинение при разрыве (мин.): 2.0 %; Прогиб F (мин.): 23 мм; Масса: 6.0 kg/m
• Применение: Горные монорельсы, подвесные и грузоподъёмные системы
• Качество: Калиброванные и испытанные цепи с улучшенными характеристиками по сравнению с референсным стандартом
