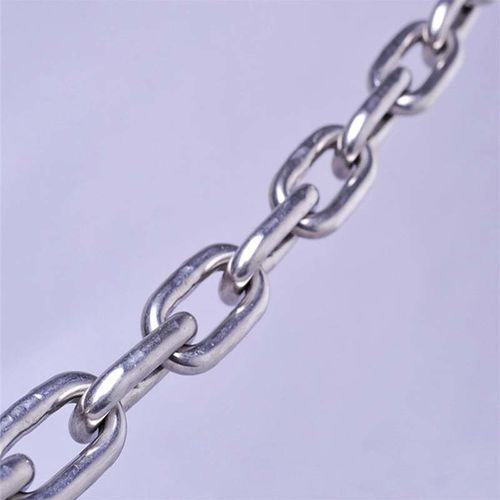

Цепь для буксировки Grade 30

стальиз углеродистой сталиоцинкованная

Обзор продукта
Цепь Proof Coil класса 30, изготовлена из малоуглеродистой стали. Минимальная разрывная нагрузка (ultimate) примерно 4 × предел рабочей нагрузки (WLL). Пройдена проверочная (proof) испытание при 2 × WLL с выдачей сертификата. Покрытие: естественный (self-colored) или оцинкованный.

Введение
Цепь Proof Coil класса 30 — универсальная цепь для неподвешенных применений, таких как сельскохозяйственное использование, цепь для бревен, буксировочная цепь и переключающая цепь. Изготавливается в соответствии с классификацией NACM/ASTM для класса 30 и поставляется в непрерывных метражах для промышленного и сельскохозяйственного использования.

Предупреждение

• Не использовать для подъема над головой (overhead lifting).
• НЕ ПРЕВЫШАТЬ ПРЕДЕЛ РАБОЧЕЙ НАГРУЗКИ (WLL).

Параметры
Класс цепи: NACM и ASTM классифицируют цепи по классам; класс 30 означает универсальную цепь с заданными рабочими нагрузками.

Предел рабочей нагрузки (WLL): Номинальная грузоподъемность, которую не следует превышать при прямом растяжении по не поврежденной прямой длине цепи.

Proof-тест: Производственный тест при 2 × WLL для проверки целостности производства; значения proof-теста используются для приёмочного контроля и не предназначены для расчётных целей.

Минимальная разрывная нагрузка: Минимальная разрывная сила, измеренная производителем (≈ 4 × WLL); значения разрывной нагрузки являются приёмочными тестами и не являются критерием для эксплуатации или проектирования.

Подъём над головой: Операции подъёма, при которых подвешенная нагрузка может оказаться над персоналом или имуществом; для таких работ эта цепь не сертифицирована.

Размеры и нагрузки (выбранные размеры)
Size (MM) | D +/- (MM) | Inside Length A (MM) | A +/- (MM) | Outside Width B (MM) | B +/- (MM) | Working Load (KG) | Test Load (N) | Breaking Load (N) | Weight Per M (KG)
3 | 0.5 | 26 | 1.2 | 12 | 0.6 | 55 | 1050 | 3200 | 0.15
4 | 0.5 | 32 | 1.5 | 16 | 0.8 | 100 | 2000 | 6000 | 0.27
5 | 0.5 | 35 | 1.8 | 20 | 1.0 | 160 | 3150 | 10000 | 0.43
6 | 0.5 | 42 | 2.0 | 24 | 1.2 | 224 | 4500 | 14000 | 0.63
7 | 0.5 | 49 | 2.5 | 28 | 1.4 | 300 | 6000 | 18000 | 0.86
8 | 0.5 | 52 | 2.5 | 32 | 1.6 | 400 | 8000 | 25000 | 1.10
9 | 0.5 | 59 | 3.0 | 36 | 1.8 | 530 | 10500 | 32000 | 1.41
10 | 1.0 | 65 | 3.2 | 40 | 2.0 | 630 | 12500 | 40000 | 1.75
11 | 1.0 | 72 | 3.4 | 44 | 2.0 | 790 | 15800 | 47500 | 2.11
12 | 1.0 | 78 | 3.6 | 48 | 2.3 | 940 | 18800 | 56500 | 2.55
13 | 1.0 | 82 | 4.0 | 52 | 2.5 | 1000 | 21200 | 63000 | 2.95
16 | 1.0 | 100 | 5.0 | 64 | 3.2 | 1600 | 33000 | 100000 | 4.45
18 | 1.0 | 113 | 5.2 | 70 | 3.2 | 2120 | 42300 | 127000 | 5.65
19 | 1.0 | 119 | 5.6 | 72 | 3.4 | 2370 | 47300 | 142000 | 6.25
20 | 1.0 | 120 | 6.0 | 75 | 3.8 | 2500 | 50000 | 160000 | 7.00
22 | 1.0 | 127 | 6.0 | 82 | 4.0 | 3170 | 63300 | 190000 | 8.55
25 | 1.0 | 140 | 6.6 | 88 | 4.2 | 4090 | 81700 | 245000 | 10.90
28 | 1.0 | 152 | 7.0 | 96 | 4.7 | 6000 | 120000 | 300000 | 13.90
32 | 1.0 | 171 | 7.8 | 108 | 5.2 | 8000 | 160000 | 400000 | 18.20

Стандарты и упаковка
Standard: Grade 30 proof coil chain
MOQ: 100 метров
Упаковка: коробка + стальная поддонная тара

Технические характеристики

• Материал: малоуглеродистая сталь
• Покрытие: натуральное или оцинкованное
• Proof-тест: 2 × WLL (производственный тест)
• Минимальная разрывная нагрузка: ≈ 4 × WLL (минимум производителя)
• Предел рабочей нагрузки (WLL): номинальная способность при прямом растяжении по неповреждённой прямой длине цепи
• Применение: универсальная цепь для сельского хозяйства, цепи для бревен, буксировочные цепи, переключающие цепи
• Не предназначено для подъёма над головой
• MOQ: 100 метров
• Упаковка: коробка + стальной поддон
