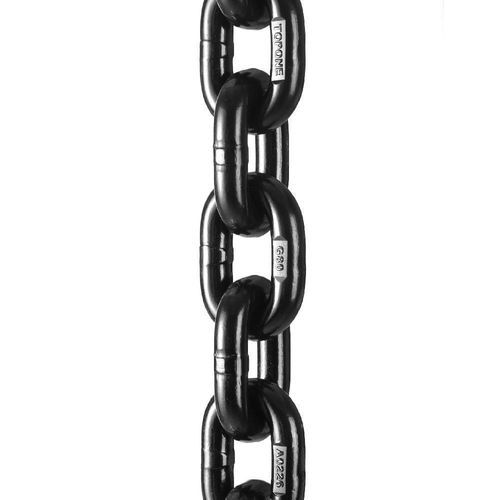

Подъемная цепь из стали Grade 80

из гальванизированной сталииз сплаваиз стали с высоким сопротивлением

Введение
Цепь из сплава класса 80 (G80) разработана для тяжёлых работ по надголовному подъёму и стропованию. Изготовлена из высокопрочной легированной стали, соответствует классификациям NACM/ASTM и часто применяется для связывания грузов, буксировки и надголовного подъёма при наличии соответствующей сертификации. Биндерные цепи с крюками clevis для платформенных прицепов не рекомендуются для надголовного подъёма без специальной сертификации.

Применение

• Промышленное подъёмно-строповочное оборудование
• Строительство и обработка тяжёлого оборудования
• Транспортировка, буксировка и закрепление грузов
• Лесозаготовки и обработка материалов

Общие опции

• Диапазон диаметров: 6 мм – 45 мм
• Обработка поверхности: натуральная, полировка, чёрная, пластиковое покрытие, горячее цинкование и т.д.

Особенности продукта

• Материал: высокопрочная легированная сталь (Grade 80).
• Варианты покрытия для различных условий эксплуатации и коррозионной стойкости.
• Коэффициент запаса прочности: 4:1.
• Маркировка: G80 или по требованиям заказчика.
• Изготовление нестандартных цепей по техническому заданию заказчика доступно.

Параметры
Класс цепи: Классификация по NACM и ASTM; более высокий класс соответствует большему пределу рабочей нагрузки для того же номинального размера.
Предел рабочей нагрузки (WLL): Номинальная допустимая нагрузка при прямом растяжении для неповреждённой прямой длины цепи.
Контрольное испытание (Proof Test): Испытательное усилие при производственной проверке; не используется в качестве проектного/эксплуатационного критерия.
Минимальная разрывная нагрузка: Результат приёмочного испытания производителя; не используется для расчётов проектирования/эксплуатации.
Надголовное подъём: Подъём свободно подвешенного груза, при котором падение может привести к травмам или повреждениям — используемые цепи должны быть сертифицированы для надголовного подъёма.

Таблица размеров
Size (MM) | +/-MM | D (MM) | +/-MM | A (MM) | +/-MM | Working Load (KG) | Test Load (N) | Breaking Load (N) | Weight Per M (KG)
3 | 0.5 | 26 | 1.2 | 12 | 0.6 | 55 | 1050 | 3200 | 0.15
4 | 0.5 | 32 | 1.5 | 16 | 0.8 | 100 | 2000 | 6000 | 0.27
5 | 0.5 | 35 | 1.8 | 20 | 1.0 | 160 | 3150 | 10000 | 0.43
6 | 0.5 | 42 | 2.0 | 24 | 1.2 | 224 | 4500 | 14000 | 0.63
7 | 0.5 | 49 | 2.5 | 28 | 1.4 | 300 | 6000 | 18000 | 0.86
8 | 0.5 | 52 | 2.5 | 32 | 1.6 | 400 | 8000 | 25000 | 1.10
9 | 0.5 | 59 | 3.0 | 36 | 1.8 | 530 | 10500 | 32000 | 1.41
10 | 1.0 | 65 | 3.2 | 40 | 2.0 | 630 | 12500 | 40000 | 1.75
11 | 1.0 | 72 | 3.4 | 44 | 2.0 | 790 | 15800 | 47500 | 2.11
12 | 1.0 | 78 | 3.6 | 48 | 2.3 | 940 | 18800 | 56500 | 2.55
13 | 1.0 | 82 | 4.0 | 52 | 2.5 | 1000 | 21200 | 63000 | 2.95
16 | 1.0 | 100 | 5.0 | 64 | 3.2 | 1600 | 33000 | 100000 | 4.45
18 | 1.0 | 113 | 5.2 | 70 | 3.2 | 2120 | 42300 | 127000 | 5.65
19 | 1.0 | 119 | 5.6 | 72 | 3.4 | 2370 | 47300 | 142000 | 6.25
20 | 1.0 | 120 | 6.0 | 75 | 3.8 | 2500 | 50000 | 160000 | 7.00
22 | 1.0 | 127 | 6.0 | 82 | 4.0 | 3170 | 63300 | 190000 | 8.55
25 | 1.0 | 140 | 6.6 | 88 | 4.2 | 4090 | 81700 | 245000 | 10.90
28 | 1.0 | 152 | 7.0 | 96 | 4.7 | 6000 | 120000 | 300000 | 13.90
32 | 1.0 | 171 | 7.8 | 108 | 5.2 | 8000 | 160000 | 400000 | 18.20

Стандарты и упаковка
Стандарт: Grade 80 Alloy Chain / Alloy Steel Chain Grade 80.
MOQ: 100 метров.
Упаковка: Картон + стальная поддонная тара.

Характеристики / Технические спецификации

• Материал: высокопрочная легированная сталь (Grade 80).
• Диапазон диаметров: 6 мм – 45 мм.
• Доступные обработки поверхности: натуральная, полировка, чёрное покрытие, пластиковое покрытие, горячее цинкование и т.д.
• Коэффициент запаса прочности: 4:1.
• Маркировка: G80 или по требованию заказчика.
• Значения WLL, Proof Test и минимальной разрывной нагрузки указаны в разделе параметров и в таблице выше.
• MOQ: 100 метров; Упаковка: картон + стальная паллета.
