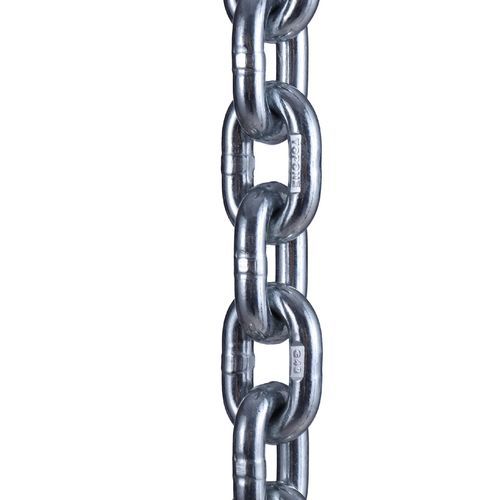

Оцинкованная цепь для погрузочных работ Grade 43

с крюком на каждом концеоцинкованнаяс высокой прочностью

Обзор продукта
Цепь Grade 43 для стяжки с электрооцинкованной поверхностью, поставляется на полубарабане. Звенья электронно сварены; покрытие — электрооцинковка (натуральный цвет). Соответствует или превосходит стандарты NACM и ASTM (A391 & A413). Высокое соотношение прочности к весу. НЕ предназначена для подъема над головой. НИКОГДА не превышайте опубликованный рабочий предел нагрузки. Проверена и сертифицирована (proof tested).

Введение
Цепь Grade 43 — это высокопрочная стяжная цепь, обладающая большей прочностью на разрыв, чем Proof Coil (Grade 30). Типичные области применения: буксировка, стяжка и лесозаготовки, где требуется повышенный рабочий предел нагрузки. Цепи Grade 43 поставляются с крюком типа clevis (крюк с серьгой) на каждом конце. Не предназначена для подъема грузов над людьми или подвесных работ.

Параметры

• Класс цепи: Классы NACM & ASTM (A391 & A413). Чем выше класс — тем выше рабочий предел нагрузки при том же диаметре.
• Рабочая нагрузка (WLL): Номинальная грузоподъемность; максимальная рабочая нагрузка, приложенная в прямом растяжении к неповрежденному прямому участку цепи.
• Proof Test: Производственный тест на прочность; минимальная растягивающая сила, применяемая при контролируемом увеличении во время изготовления. Только для проверки, не для проектирования.
• Минимальная разрывная нагрузка: Минимальная сила при разрыве, зарегистрированная в ходе испытания на растяжение. Не является гарантийным рабочим/проектным значением.
• Подъем над головой: Подъем, при котором груз свободно подвешен и его падение может привести к травмам или ущербу; Grade 43 НЕ предназначена для таких работ.

Техническая таблица
Size MM | D +/-MM | Inside Length A MM | A +/-MM | Outside Width B MM | B +/-MM | Working Load KG | Test Load N | Breaking Load N | Weight Per M KG
3 | 0.5 | 26 | 1.2 | 12 | 0.6 | 55 | 1050 | 3200 | 0.15
4 | 0.5 | 32 | 1.5 | 16 | 0.8 | 100 | 2000 | 6000 | 0.27
5 | 0.5 | 35 | 1.8 | 20 | 1 | 160 | 3150 | 10000 | 0.43
6 | 0.5 | 42 | 2 | 24 | 1.2 | 224 | 4500 | 14000 | 0.63
7 | 0.5 | 49 | 2.5 | 28 | 1.4 | 300 | 6000 | 18000 | 0.86
8 | 0.5 | 52 | 2.5 | 32 | 1.6 | 400 | 8000 | 25000 | 1.1
9 | 0.5 | 59 | 3 | 36 | 1.8 | 530 | 10500 | 32000 | 1.41
10 | 1 | 65 | 3.2 | 40 | 2 | 630 | 12500 | 40000 | 1.75
11 | 1 | 72 | 3.4 | 44 | 2 | 790 | 15800 | 47500 | 2.11
12 | 1 | 78 | 3.6 | 48 | 2.3 | 940 | 18800 | 56500 | 2.55
13 | 1 | 82 | 4 | 52 | 2.5 | 1000 | 21200 | 63000 | 2.95
16 | 1 | 100 | 5 | 64 | 3.2 | 1600 | 33000 | 100000 | 4.45
18 | 1 | 113 | 5.2 | 70 | 3.2 | 2120 | 42300 | 127000 | 5.65
19 | 1 | 119 | 5.6 | 72 | 3.4 | 2370 | 47300 | 142000 | 6.25
20 | 1 | 120 | 6 | 75 | 3.8 | 2500 | 50000 | 160000 | 7
22 | 1 | 127 | 6 | 82 | 4 | 3170 | 63300 | 190000 | 8.55
25 | 1 | 140 | 6.6 | 88 | 4.2 | 4090 | 81700 | 245000 | 10.9
28 | 1 | 152 | 7 | 96 | 4.7 | 6000 | 120000 | 300000 | 13.9
32 | 1 | 171 | 7.8 | 108 | 5.2 | 8000 | 160000 | 400000 | 18.2

Стандарты
Название: Grade 43 Chain Electro Galvanized Finish Half Drum. MOQ: 100 метров. Упаковка: картон + стальная поддонная паллета.

Характеристики / технические спецификации

• Продукт: Цепь Grade 43 для стяжки, электрооцинкованная, поставка на полубарабане.
• Конструкция: Электронно сваренная цепь; покрытие натурального цвета (электрооцинкировано).
• Соответствие стандартам: Соответствует или превосходит NACM и ASTM (A391 & A413).
• Применение: Высокое соотношение прочности к весу; НЕ для подъема над головой; поставляется с крюком с серьгой на каждом конце для стяжки/буксировки.
• Качество: Проверена испытанием и сертифицирована; значения испытательных и разрывных нагрузок по размерам указаны в технической таблице.
• Минимальный объем заказа: 100 метров.
• Упаковка: картон на стальной поддонной паллете.
