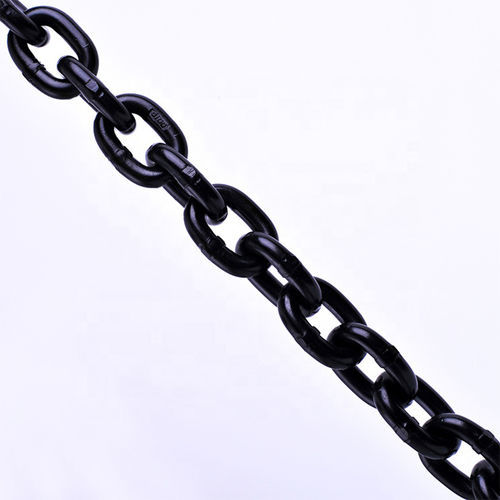

Подъемная цепь из стали ASTM Grade 100

из сплаваиз стали с высоким сопротивлениемс высокой прочностью

Обзор продукта
Цепь ASTM Grade 100 изготовлена из легированной высокопрочной стали и проходит проверку (proof test) при нагрузке 2× рабочей предельной нагрузки (WLL). Минимальная разрывная нагрузка составляет 4× WLL. Цепь соответствует или превосходит требования OSHA, NACM и ASTM. На производстве выполняется 100% проверка, протоколы испытаний предоставляются бесплатно.

Введение
Цепь Grade 100 разработана для подвесного (надголовного) подъема грузов. По сравнению с цепью Grade 80 того же размера, Grade 100 обеспечивает примерно на 20% большую WLL, что позволяет уменьшить размер цепи при той же нагрузке. Grade 100 также называется Grade 10, System 10 или Spectrum 10 и допущена для надголовного подъема.

Параметры

• Класс цепи: классификация NACM и ASTM; более высокий класс даёт большую WLL при том же размере цепи.
• Допустимая рабочая нагрузка (WLL): максимально рекомендованная рабочая нагрузка, применяемая в прямом растяжении к целой прямой цепи.
• Proof Test: производственное испытание на целостность: минимальная разрывная сила, применяемая в процессе изготовления (обычно 2× WLL).
• Минимальная разрывная нагрузка: минимальная сила разрыва, фиксируемая при испытании в процессе изготовления (обычно 4× WLL).
• Подвесной подъём: подъём подвешенной нагрузки, падение которой может привести к травмам или повреждениям.

Таблица характеристик
Chain Size (in) | Chain Size (mm) | Working Load Limit (lbs) | Weight Per Foot (lbs) | Material Size (in) | Inside Length (in) | Inside Length (mm) | Inside Width (in) | Inside Width (mm)
7/32 in | 6 mm | 3,100 | 0.54 | 0.25 in | 0.71 in | 18 mm | 0.38 in | 7.95
9/32 in | 7 mm | 4,300 | 0.73 | 0.275 in | 0.88 in | 22 mm | 0.41 in | 10
5/16 in | 8 mm | 5,700 | 1.06 | 0.330 in | 1.02 in | 26 mm | 0.49 in | 13
3/8 in | 10 mm | 8,800 | 1.52 | 0.397 in | 1.22 in | 31 mm | 0.57 in | 14
1/2 in | 13 mm | 15,000 | 2.72 | 0.52 in | 1.56 in | 40 mm | 0.75 in | 20
5/8 in | 16 mm | 22,600 | 3.72 | 0.63 in | 1.93 in | 49 mm | 0.92 in | 23
3/4 in | 20 mm | 35,300 | 5.78 | 0.787 in | 2.44 in | 62 mm | 1.008 in | 25
7/8 in | 22 mm | 42,700 | 7.32 | 0.866 in | 2.59 in | 65 mm | 1.161 in | 29
1 in | 26 mm | 59,700 | 10.21 | 1.024 in | 3.07 in | 78 mm | 1.378 in | 35
1 1/4 in | 32 mm | 90,400 | 15.45 | 1.26 in | 3.78 in | 96 mm | 1.69 in | 43

Стандарты

• Standard: ASTM Grade 100 Chain
• MOQ: 100 метров
• Упаковка: картон + стальная поддон

Технические характеристики / спецификации

• Материал: легированная высокопрочная сталь (Grade 100)
• Proof test при 2× WLL
• Минимальная разрывная нагрузка: 4× WLL
• 100% проверка в производстве
• Соответствует или превосходит требования OSHA, NACM и ASTM
• Допущена для надголовного подъема
• Примерно на 20% большая WLL по сравнению с эквивалентной цепью Grade 80
• Также известна как: Grade 10, System 10, Spectrum 10
• Испытательные сертификаты доступны бесплатно
• MOQ: 100 метров; Упаковка: картон + стальной поддон
