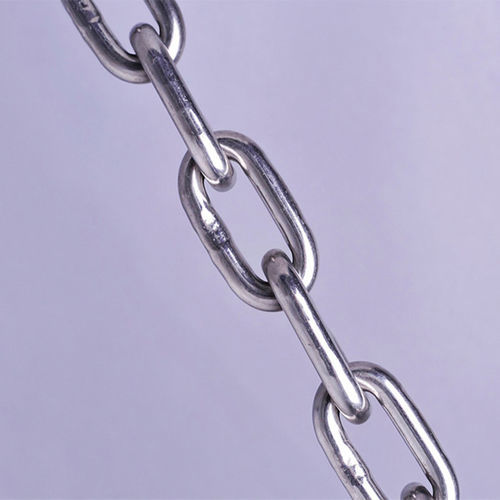

Цепь для буксировки ASTM Grade 43

из углеродистой сталииз полированной сталииз горячеоцинкованной стали

Обзор
Цепь ASTM Grade 43 High Test для общих и промышленных применений. Доступные покрытия: полированное, горячее цинкование и окраска цинком. Предлагается в вариантах long-link (NACM) и short-link (ASTM 80) с одинаковыми показателями прочности.

Введение
Изготовлена из низкоуглеродистой стали; цепь ASTM Grade 43 High Test предназначена для сельского хозяйства, лесозаготовок, буксировки, маневров и промышленности. Long-link (NACM) имеет большую внутреннюю длину, что снижает вес и стоимость при тех же рабочих нагрузках, что и short-link (ASTM 80). Рабочие нагрузки, контрольные нагрузки и минимальные разрывные силы указаны для каждого номинального размера.

Таблица номинальных размеров цепи
Номинальный размер | Диаметр материала (мм) | Диаметр материала (in) | WLL (lbs) | Испытание (lbs) | Мин. разрыв (lbs) | Внутр. длина (mm) | Внутр. ширина (mm)
1/4" | 7.0 | 0.276 | 2,600 | 3,900 | 7,800 | 31.5 | 9.8
5/16" | 8.7 | 0.343 | 3,900 | 5,850 | 11,700 | 32.8 | 11.2
3/8" | 10.3 | 0.406 | 5,400 | 8,100 | 16,200 | 35.0 | 14.0
1/2" | 13.5 | 0.531 | 9,200 | 13,800 | 27,600 | 45.5 | 18.2
3/4" | 20.0 | 0.787 | 20,200 | 30,300 | 60,600 | 70.0 | 25.0

Параметры (размер / размеры / нагрузки / вес на м)
Размер (mm) | D (mm) | Внутр. длина A (mm) | Наруж. ширина B (mm) | Рабочая нагрузка (kg) | Испыт. нагрузка (N) | Разрывная нагрузка (N) | Вес на м (kg)
3 | 0.5 | 26 | 12 | 55 | 1050 | 3200 | 0.15
5 | 0.5 | 35 | 20 | 160 | 3150 | 10000 | 0.43
8 | 0.5 | 52 | 32 | 400 | 8000 | 25000 | 1.10
12 | 1.0 | 78 | 48 | 940 | 18800 | 56500 | 2.55
20 | 1.0 | 120 | 75 | 2500 | 50000 | 160000 | 7.00

Стандарты и упаковка
Стандарты: ASTM Grade 43, ASTM 80 (short link), NACM (опция long link). MOQ: 100 метров. Упаковка: картон + стальная паллета для оптовых поставок.

Примечания по типам и покрытию

• Материал: низкоуглеродистая сталь.
• Доступные покрытия: полированное, горячее цинкование, окраска цинком, электролитическое цинкование.
• Типы звеньев: long link (NACM) и short link (ASTM 80); одинаковые показатели прочности; long link уменьшает вес.
• Типичные применения: сельское хозяйство, лесозаготовки, буксировка, маневры, строительство и общая промышленность.

Характеристики / Технические спецификации

• Название/серия продукта: ASTM Grade 43 High Test Chain.
• Доступные номинальные размеры: 1/4"–7/8" (имперские) и 3–32 мм (метрические), см. таблицы для полных размеров.
• Данные по нагрузкам: рабочие нагрузки, испытательные нагрузки и минимальные разрывные силы указаны для каждого размера.
• Вес на метр и внутренние размеры указаны по размерам.
• MOQ: 100 метров; стандартная упаковка: картон + стальная паллета.
