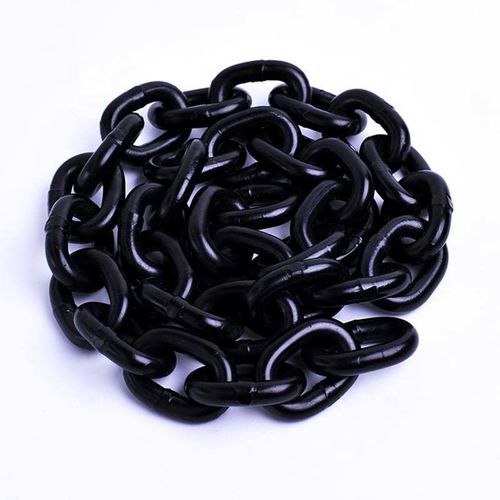

Подъемная цепь из сплава стали Grade 100

из стали с высоким сопротивлениемс высокой прочностьюдля высоких нагрузок

Обзор Цепи 16 mm Grade 100 изготавливаются из высокопрочной легированной стали и подвергаются комплексным испытаниям в процессе производства. Каждая цепь 16 mm Grade 100 проходит проверочный (proof) тест при нагрузке в два раза превышающей рабочий предел (WLL), минимальная разрывная нагрузка составляет четырёхкратный WLL. Продукт соответствует или превосходит применимые стандарты OSHA, NACM и ASTM. Сертификаты предоставляются бесплатно по запросу.

Введение Цепи 16 mm Grade 100 специально разработаны и одобрены для работ по верхнему подъёму (overhead lifting). Как высокопрочная легированная цепь, Grade 100 обеспечивает примерно на 20% большую WLL по сравнению с аналогичной по размеру цепью Grade 80, что позволяет снизить размер цепи в соответствии с требуемой нагрузкой. Grade 100 также обозначается как Grade 10, System 10 или Spectrum 10.

Параметры

• Класс цепи: Классификации NACM и ASTM определяют класс цепи; более высокий класс обеспечивает большую WLL при той же размерности.
• Working Load Limit (WLL): Максимальная нагрузка, которую следует прикладывать в прямом растяжении к неповреждённой прямой длине цепи.
• Proof Test: Производственный испытательный растягивающий усилие; цепи проходят proof-тестирование при 2x WLL. Результаты proof-теста не должны использоваться в качестве критериев проектирования или эксплуатации.
• Минимальная разрывная сила: Минимальное растягивающее усилие, при котором образец цепи ломается в испытании; для этих цепей обычно составляет 4x WLL. Значения разрывной силы являются приёмочными испытаниями производителя и не являются проектными критериями.
• Верхний подъём: Операции подъёма, которые поднимают свободно подвешенный груз в положение, при падении которого возможны травмы или повреждение имущества; цепи Grade 100 одобрены для таких работ.

Таблица - размеры цепей и параметры
Размер цепи дюйм | Размер цепи MM | Working Load Limit (lbs) | Вес на фут (lbs) | Размер материала дюйм | Внутренняя длина дюйм | Внутренняя длина MM | Внутренняя ширина дюйм | Внутренняя ширина MM
7/32" | 6 | 3,100 | 0.54 | 0.25" | 0.71" | 18 | 0.38" | 7.95
9/32" | 7 | 4,300 | 0.73 | 0.275" | 0.88" | 22 | 0.41" | 10
5/16" | 8 | 5,700 | 1.06 | 0.330" | 1.02" | 26 | 0.49" | 13
3/8" | 10 | 8,800 | 1.52 | 0.397" | 1.22" | 31 | 0.57" | 14
1/2" | 13 | 15,000 | 2.72 | 0.52" | 1.56" | 40 | 0.75" | 20
5/8" | 16 | 22,600 | 3.72 | 0.63" | 1.93" | 49 | 0.92" | 23
3/4" | 20 | 35,300 | 5.78 | 0.787" | 2.44" | 62 | 1.008" | 25
7/8" | 22 | 42,700 | 7.32 | 0.866" | 2.59" | 65 | 1.161" | 29
1" | 26 | 59,700 | 10.21 | 1.024" | 3.07" | 78 | 1.378" | 35
1 1/4" | 32 | 90,400 | 15.45 | 1.26" | 3.78" | 96 | 1.69" | 43

Стандарты

• Standard: 16 mm Grade 100 Chains
• MOQ: 100 Метров
• Упаковка: Картон + стальной поддон

Технические характеристики

• Brand: TOPONE Chain
• Серия / Обозначение: Grade 100 Chain
• Материал: Высокопрочная легированная сталь
• Конструкция / Применение: Специально разработаны и одобрены для работ по верхнему подъёму
• Proof Test: Proof-тестирование до двойной WLL; 100% proof-тестирование при производстве
• Минимальная разрывная сила: Минимальная разрывная сила в четыре раза больше WLL
• Производительность vs Grade 80: Примерно на 20% большая WLL по сравнению с аналогичной по размеру цепью Grade 80
• Альтернативные наименования: Grade 10, System 10, Spectrum 10
• Пример (16 mm / 5/8"): Размер цепи 16 mm; WLL 22,600 lbs; Вес на фут 3.72 lbs; Размер материала 0.63"; Внутренняя длина 1.93" (49 mm); Внутренняя ширина 0.92" (23 mm)
• Сертификации: Соответствует или превышает требования OSHA, NACM и ASTM; сертификаты доступны по запросу
• MOQ: 100 Метров
• Упаковка: Картон + стальной поддон
