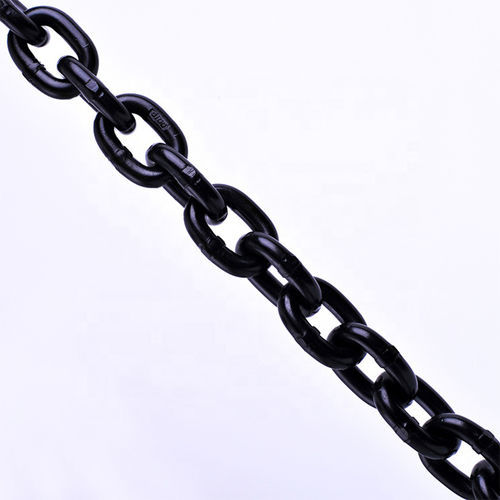

Подъемная цепь из стали Grade 100

из сплаваиз стали с высоким сопротивлениемс высокой прочностью

Обзор продукта
Подъёмные цепи 13 мм Grade 100 изготовлены из высокопрочной легированной стали. Каждая цепь 13 мм Grade 100 подвергается проверочному испытанию (proof test) в процессе производства на 2× от рабочего предела нагрузки (WLL), минимальная разрывная нагрузка — 4× WLL. Эти цепи соответствуют или превышают требования OSHA, государственных органов, NACM и ASTM. Сертификаты испытаний доступны по запросу.

Введение
Цепи 13 мм Grade 100 разработаны для накладных (надголовных) подъёмных операций. По сравнению с цепью Grade 80 того же размера, Grade 100 обеспечивает примерно на 20% больший WLL, что позволяет уменьшить размер цепи при той же нагрузке. Также называются Grade 10, System 10 или Spectrum 10; одобрены для надголовного подъёма.

Параметры

• Класс цепи: NACM и ASTM классифицируют цепи по классам; более высокий класс даёт больший WLL для одного и того же номинального размера.
• Working Load Limit (WLL): Максимальная допустимая нагрузка при прямом растяжении на неповреждённой прямой длине цепи.
• Proof test: Производственное испытание на разрыв с непрерывно увеличивающейся нагрузкой; предназначено для проверки целостности изготовления, не используется как критерий расчёта для эксплуатации.
• Минимальная разрывная сила: Минимальная сила, при которой цепь разрушалась в ходе разрушающего испытания; показатель приёмки производителя и не критерий расчёта.
• Надголовный подъём: Операция подъёма, при которой подвешенная нагрузка находится в положении, при падении которого возможно причинение травм или повреждение имущества.

Техническая таблица
Chain Size Inch | Chain Size MM | Working Load Limit (lbs) | Weight Per Foot (lbs) | Material Size Inch | Inside Length Inch | Inside Length MM | Inside Width Inch | Inside Width MM
7/32" | 6 | 3,100 | 0.54 | 0.25" | 0.71" | 18 | 0.38" | 7.95
9/32" | 7 | 4,300 | 0.73 | 0.275" | 0.88" | 22 | 0.41" | 10
5/16" | 8 | 5,700 | 1.06 | 0.330" | 1.02" | 26 | 0.49" | 13
3/8" | 10 | 8,800 | 1.52 | 0.397" | 1.22" | 31 | 0.57" | 14
1/2" | 13 | 15,000 | 2.72 | 0.52" | 1.56" | 40 | 0.75" | 20
5/8" | 16 | 22,600 | 3.72 | 0.63" | 1.93" | 49 | 0.92" | 23
3/4" | 20 | 35,300 | 5.78 | 0.787" | 2.44" | 62 | 1.008" | 25
7/8" | 22 | 42,700 | 7.32 | 0.866" | 2.59" | 65 | 1.161" | 29
1" | 26 | 59,700 | 10.21 | 1.024" | 3.07" | 78 | 1.378" | 35
1 1/4" | 32 | 90,400 | 15.45 | 1.26" | 3.78" | 96 | 1.69" | 43

Стандарты

• Standard: 13mm Grade 100 Chains
• MOQ: 100 Meters
• Упаковка: Картон + стальной поддон

Технические характеристики

• Серия: Grade 100 Chain
• Торговое наименование: 13mm Grade 100 Chains
• Материал: высокопрочная легированная сталь
• Proof tested to 2× WLL
• Минимальная разрывная прочность: 4× WLL (испытание производителя)
• Одобрено для надголовных подъёмных применений
• WLL: значения указаны в технической таблице выше (lbs)
• Вес на фут: значения указаны в технической таблице выше (lbs)
• Внутренняя длина/ширина и размер материала: значения указаны в технической таблице выше (inches/mm)
• Примечание по производительности: ~20% увеличение WLL по сравнению с эквивалентной цепью Grade 80
• Также называется: Grade 10, System 10, Spectrum 10
• Сертификация: испытания и сертификаты доступны
• MOQ: 100 Meters; Упаковка: Картон + стальной поддон
