Цепной стропы Grade 80 TOF

3 точкисталь

Продукт

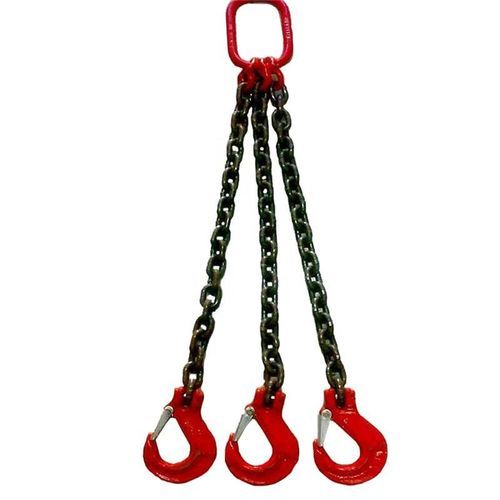

• Цепной строп TOF Grade 80 — трёхветвевой строп, поставляется с четырехзвенным продолговатым головным звеном сверху и литейными крюками внизу.
• Тип стропа: трёхветвевой (T). Индивидуальный серийный номер на бирке для отслеживаемости.
• Обычно поставляемые элементы/опции: размер и класс стропа, точная длина стропа, рабочая нагрузка (WLL).

Введение

• S = Ветвь стропа
• T = Трёхветвевой
• S (в другом контексте) = Строповой крюк (с предохранительной застёжкой)
• SL = Самоблокирующийся (безопасный) крюк
• F = Литейный крюк
• D = Двухветвевой
• Q = Четырёхветвевой
• G = Захватный крюк
• O = Продолговатое головное звено

Сертификация и отслеживаемость

• Цепной строп поставляется с письменным сертификатом.
• Серийный номер на бирке соответствует сертификату и номеру заказа, что обеспечивает полную прослеживаемость.

Параметры (Грузоподъёмность по диаметру цепи и конфигурации стропа)
Коэффициент проектирования: 4:1

Отображение колонок: 1-ветвь (90°) | 2-ветви (60°) | 2-ветви (45°) | 2-ветви (30°) | 3/4-ветви (60°) | 3/4-ветви (45°) | 3/4-ветви (30°)

Коэффициенты нагрузки: 1-ветвь (90°): 1 | 2-ветви (60°): 1.7 | 2-ветви (45°): 1.4 | 2-ветви (30°): 1 | 3/4-ветви (60°): 2.6 | 3/4-ветви (45°): 2.1 | 3/4-ветви (30°): 1.45

Строки по диаметру цепи:
7/32″ : 2,100 | 3,600 | 3,000 | 2,100 | 5,500 | 4,400 | 3,200
9/32″ : 3,500 | 6,100 | 4,900 | 3,500 | 9,100 | 7,400 | 5,200
5/16″ : 4,500 | 7,800 | 6,400 | 4,500 | 11,700 | 9,500 | 6,800
3/8″ : 7,100 | 12,300 | 10,000 | 7,100 | 18,400 | 15,100 | 10,600
1/2″ : 12,000 | 20,800 | 17,000 | 12,000 | 31,200 | 25,500 | 18,000
5/8″ : 18,100 | 31,300 | 25,600 | 18,100 | 47,000 | 38,400 | 27,100
3/4″ : 28,300 | 49,000 | 40,000 | 28,300 | 73,500 | 60,000 | 42,400
7/8″ : 34,200 | 59,200 | 48,400 | 34,200 | 88,900 | 72,500 | 51,300
1" : 47,700 | 82,600 | 67,400 | 47,700 | 123,900 | 101,200 | 71,500
1-1/4" : 72,300 | 125,200 | 102,200 | 72,300 | 187,800 | 153,400 | 108,500

Стандарты

• Название: Grade 80 TOF Chain Sling – Triple Leg w/ Quad Oblong Master Link on Top and Foundry Hooks on Bottom
• MOQ: 100 метров
• Упаковка: картон + стальная палета

Технические характеристики

• Тип продукта: Цепной строп TOF (трёхветвевой) с четырехзвенным продолговатым головным звеном (вверху) и литейными крюками (внизу)
• Класс: Grade 80
• Стиль стропа: трёхветвевой (T)
• Доступные типы крюков: литейный крюк (F), строповой крюк (с предохранителем), самоблокирующийся крюк (SL)
• Главное звено: четырехзвенное продолговатое головное звено (O)
• Серийный номер: индивидуальный серийный номер на бирке для прослеживаемости
• Сертификация: предоставляется письменный сертификат, соответствующий серийному номеру и заказу
• MOQ: 100 метров
• Упаковка: картон + стальная палета
• Таблица грузоподъёмности: см. раздел Параметры выше для значений по диаметру и конфигурациям
