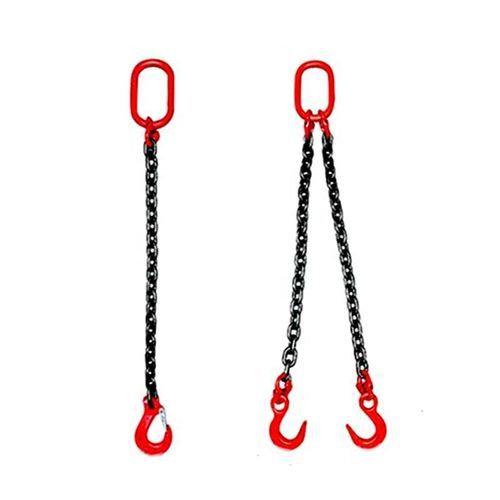

Цепной стропы Grade 100 DOG

2 точка4 точки3 точки

Введение

• S = Нога стропа
• T = Тройная нога
• S = Крючок стропа (с защёлкой)
• SL = Самозапирающийся (безопасный) крюк
• F = Литейный крюк
• D = Двойная нога
• Q = Четверная нога
• G = Захватный крюк
• O = Овальное монтажное звено

Обзор продукта
Цепной строп поставляется с письменным сертификатом. Серийный номер на бирке будет соответствовать сертификату и номеру вашего заказа. Это обеспечивает полную прослеживаемость.

Параметр
Коэффициент проектирования | 1-ноговый строп | 2-ноговый строп (3 cols) | 3- и 4-ноговые стропы (3 cols)
Угол | 90 градусов | 60 градусов | 45 градусов | 30 градусов | 60 градусов | 45 градусов | 30 градусов
Размер | Коэффициент нагрузки: 1 | Коэффициент нагрузки: 1.7 | Коэффициент нагрузки: 1.4 | Коэффициент нагрузки: 1 | Коэффициент нагрузки: 2.6 | Коэффициент нагрузки: 2.1 | Коэффициент нагрузки: 1.45
7/32″ | 2,700 | 4,700 | 3,800 | 2,700 | 7,000 | 5,700 | 4,000
9/32″ | 4,300 | 7,400 | 6,100 | 4,300 | 11,200 | 9,100 | 6,400
5/16″ | 5,700 | 9,900 | 8,100 | 5,700 | 14,800 | 12,100 | 8,500
3/8″ | 8,800 | 15,200 | 12,400 | 8,800 | 22,900 | 18,700 | 13,200
1/2″ | 15,000 | 26,000 | 21,200 | 15,000 | 39,000 | 31,800 | 22,500
5/8″ | 22,600 | 39,100 | 32,000 | 22,600 | 58,700 | 47,900 | 33,900
3/4″ | 35,300 | 61,100 | 49,900 | 35,300 | 91,700 | 74,900 | 53,000
7/8″ | 42,700 | 74,000 | 60,400 | 42,700 | 110,900 | 90,600 | 64,000
1″ | 59,700 | 103,400 | 84,400 | 59,700 | 155,100 | 126,600 | 89,550
1-1/4″ | 90,400 | 156,600 | 127,800 | 90,400 | 234,900 | 191,800 | 135,600

Стандарты
Название: Grade 100 DOG Chain Sling – Double Leg w/ Oblong Master Link Top and Grab Hooks on Bottom
MOQ: 100 метров
Упаковка: Коробка + стальная палета

Характеристики / Технические спецификации

• Коммерческое наименование: Grade 100 DOG Chain Sling
• Brand: TOPONE CHAIN
• Доступные типы строп: 1-ножка, 2-ножки (двойной), 3-ножки (тройной), 4-ножки (четверной)
• Верхняя арматура: Овальное монтажное звено (O)
• Нижняя арматура: Захватные крюки (G) или другие типы крюков по спецификации (S, SL, F)
• Класс цепи: Grade 100
• Серийный номер: Индивидуальный серийный номер на бирке, соответствующий письменному сертификату для прослеживаемости
• Сертификат: Письменный сертификат предоставляется вместе со стропом
• Параметры: Подробные коэффициенты нагрузки и рабочие пределы по размеру цепи и конфигурации стропа (см. таблицу параметров выше)
• MOQ: 100 метров на заказ
• Упаковка: Коробка плюс стальная палета
