Цепной стропы Grade 100 SGG

1 точкасталь

Обзор

• Цепной строп Grade 100 SGG – одноногий строп с захватным крюком на обоих концах
• Ключевые параметры: тип стропа; индивидуальный серийный номер; размер и класс цепи; точная длина стропа; рабочий предел грузоподъемности

Введение

• S = нога стропа
• T = тройная нога
• S = строповый крюк (с защелкой)
• SL = самофиксирующийся (безопасный) крюк
• F = кузнечный/литейный крюк
• D = двойная нога
• Q = четырехногая конфигурация
• G = захватный крюк
• O = овальное главное звено

Сертификация / Прослеживаемость

• Цепной строп поставляется с письменным сертификатом. Серийный номер на бирке будет соответствовать сертификату и номеру вашего заказа, обеспечивая полную прослеживаемость.

Параметры (коэффициенты проектирования и рабочие пределы нагрузки)
Chain Size | 1-Leg (Load Factor: 1) | 2-Leg (Load Factor: 1.7) | 2-Leg (Load Factor: 1.4) | 2-Leg (Load Factor: 1) | 3/4-Leg (Load Factor: 2.6) | 3/4-Leg (Load Factor: 2.1) | 3/4-Leg (Load Factor: 1.45)
7/32" | 2,700 | 4,700 | 3,800 | 2,700 | 7,000 | 5,700 | 4,000
9/32" | 4,300 | 7,400 | 6,100 | 4,300 | 11,200 | 9,100 | 6,400
5/16" | 5,700 | 9,900 | 8,100 | 5,700 | 14,800 | 12,100 | 8,500
3/8" | 8,800 | 15,200 | 12,400 | 8,800 | 22,900 | 18,700 | 13,200
1/2" | 15,000 | 26,000 | 21,200 | 15,000 | 39,000 | 31,800 | 22,500
5/8" | 22,600 | 39,100 | 32,000 | 22,600 | 58,700 | 47,900 | 33,900
3/4" | 35,300 | 61,100 | 49,900 | 35,300 | 91,700 | 74,900 | 53,000
7/8" | 42,700 | 74,000 | 60,400 | 42,700 | 110,900 | 90,600 | 64,000
1" | 59,700 | 103,400 | 84,400 | 59,700 | 155,100 | 126,600 | 89,550
1-1/4" | 90,400 | 156,600 | 127,800 | 90,400 | 234,900 | 191,800 | 135,600

Стандарты и коммерческая информация

• Название: Grade 100 SGG Chain Sling – одноногий строп с захватными крюками на обоих концах
• MOQ: 100 метров
• Упаковка: картон + стальная паллета

Характеристики / Технические спецификации

• Наименование продукта: Grade 100 SGG Chain Sling
• Модель/тип: SGG Chain Sling (показана конфигурация одноногий)
• Класс: Grade 100

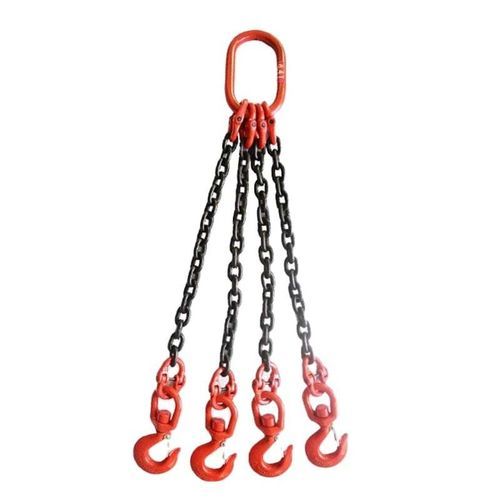

• Доступные типы стропов: одноногий, двуногий, трехногий, четырехногий
• Доступные типы крюков: строповый крюк (с защелкой), самофиксирующийся (безопасный) крюк, литейный крюк, захватный крюк
• Идентификация: индивидуальный серийный номер на бирке; предоставляется письменный сертификат; серийный номер соответствует сертификату для прослеживаемости
• Коэффициент проектирования: 4:1
• Коэффициенты нагрузки по конфигурациям: 1-Leg = 1; варианты 2-Leg = 1.7 / 1.4 / 1 (в зависимости от угла/конфигурации); варианты 3/4-Leg = 2.6 / 2.1 / 1.45 (в зависимости от угла/конфигурации)
• Размеры цепей и соответствующие рабочие пределы нагрузки: см. таблицу параметров выше для подробных значений по размерам цепей и конфигурациям стропов
• Минимальный объем заказа: 100 метров
• Упаковка: картон плюс стальная паллета для отгрузки
