Цепной стропы Grade 100 QOF

4 точкисталь

Продукт

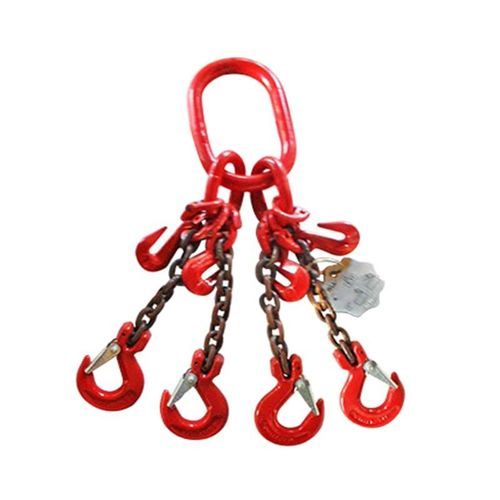

Цепной строп Grade 100 QOF - четырёхветвевой, с продолговатым четырёхсекционным головным звеном сверху и четырьмя литейными крюками снизу

Обзор
Цепной строп Grade 100 QOF в конфигурации с четырьмя ветвями. Верхняя арматура: продолговатое четырёхсекционное головное звено. Нижние арматуры: по одному литейному крюку на каждую ветвь. Каждое строп снабжается индивидуальным серийным номером, указанными размерами и классом цепи, точной длиной стропа и обозначенным предельным рабочим усилием для обеспечения отслеживаемости и безопасной эксплуатации.

Сокращения / Компоненты

• S = Ветвь стропа
• T = Тройная ветвь
• S (когда используется как символ) = Строповой крюк (с защёлкой)
• SL = Самозапирающийся (безопасный) крюк
• F = Литейный крюк
• D = Двухветвевой
• Q = Четырёхветвевой
• G = Захватный крюк
• O = Продолговатое головное звено

Сертификация и прослеживаемость
Цепной строп поставляется с письменным сертификатом. Серийный номер на бирке соответствует сертификату и номеру заказа для обеспечения полной прослеживаемости.

Параметр
Design Factor | 1-Leg Sling | 2-Leg Sling (3 columns) | 3-Leg & 4-Leg Slings (3 columns)
Angle | 90 Degrees | 60 Degrees | 45 Degrees | 30 Degrees | 60 Degrees | 45 Degrees | 30 Degrees
Dim / Load Factor | Load Factor: 1 | Load Factor: 1.7 | Load Factor: 1.4 | Load Factor: 1 | Load Factor: 2.6 | Load Factor: 2.1 | Load Factor: 1.45
7/32" | 2,700 | 4,700 | 3,800 | 2,700 | 7,000 | 5,700 | 4,000
9/32" | 4,300 | 7,400 | 6,100 | 4,300 | 11,200 | 9,100 | 6,400
5/16" | 5,700 | 9,900 | 8,100 | 5,700 | 14,800 | 12,100 | 8,500
3/8" | 8,800 | 15,200 | 12,400 | 8,800 | 22,900 | 18,700 | 13,200
1/2" | 15,000 | 26,000 | 21,200 | 15,000 | 39,000 | 31,800 | 22,500
5/8" | 22,600 | 39,100 | 32,000 | 22,600 | 58,700 | 47,900 | 33,900
3/4" | 35,300 | 61,100 | 49,900 | 35,300 | 91,700 | 74,900 | 53,000
7/8" | 42,700 | 74,000 | 60,400 | 42,700 | 110,900 | 90,600 | 64,000
1" | 59,700 | 103,400 | 84,400 | 59,700 | 155,100 | 126,600 | 89,550
1-1/4" | 90,400 | 156,600 | 127,800 | 90,400 | 234,900 | 191,800 | 135,600

Стандарты
Наименование: Grade 100 QOF Chain Sling – Quad Leg w/ Quad Oblong Master Link on Top and Four Foundry Hooks on Bottom
MOQ: 100 метров
Упаковка: Картон + стальная паллета

Характеристики / Технические спецификации

• Тип продукта: Цепной строп Grade 100 QOF, четырёхветвевой
• Верхняя арматура: Продолговатое четырёхсекционное головное звено
• Нижние арматуры: Четыре литейных крюка (по одному на каждую ветвь)
• Идентификация стропа: Индивидуальный серийный номер на бирке для прослеживаемости и соответствия сертификату
• Поставляемая документация: Предоставляется письменный сертификат
• Размер & класс цепи: Доступны несколько размеров (см. таблицу параметров для пределов рабочей нагрузки по размеру цепи, конфигурации ветвей и углу)
• Точная длина стропа: Индивидуально на заказ / указывается в заказе
• Рабочая грузоподъёмность: Указана в таблице параметров по размеру цепи, конфигурации ветвей и углу
• Коэффициент проектирования: 4:1
• Упаковка: Картон плюс стальная паллета
• Минимальный объём заказа: 100 метров
