Втулка замены Grade 100

из сталииз сплавадля ремонта

Обзор продукта

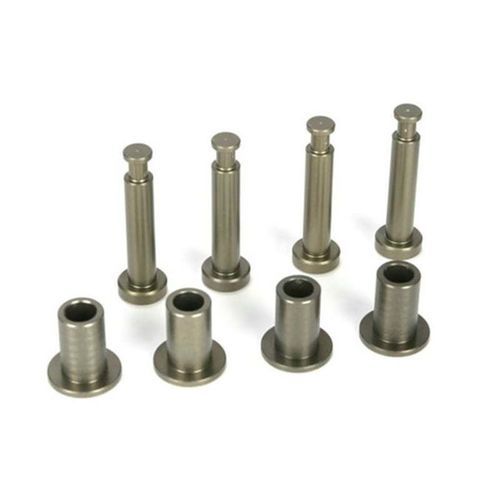

Ремкомплект втулок и штифтов Grade 100 обеспечивает прецизионные запасные втулки и штифты для обслуживания коротко-звенчатых цепей Grade 100, используемых при погрузо-разгрузочных работах. Компоненты обработаны и термически упрочнены, чтобы соответствовать исходным материалам и механическим свойствам, восстанавливая геометрию цепи и сертифицированные пределы рабочей нагрузки при допустимости ремонта.

Ключевые преимущества

• Восстанавливает шаг и геометрию цепи для правильного зацепления со звездочками
• Восстанавливает сертифицированный рабочий предел (WLL) при соблюдении допустимых ремонтных процедур
• Увеличивает срок службы компонентов и снижает простои по сравнению с полной заменой цепи, когда возможно
• Каждый компонент индивидуально проходит proof-load испытание и размерную проверку для обеспечения взаимозаменяемости

Почему выходят из строя втулки и штифты

• Увеличение допуска шага: расстояние между звеньями растет, ухудшая зацепление
• Деградация поверхности: износ закаленных поверхностей снижает распределение нагрузки
• Износ штифта: цилиндрический износ и микротрещины на поверхности штифта
• Потеря свободы вращения: заклинивание увеличивает локальные напряжения и ускоряет усталость

Решение: прецизионные запасные компоненты
В комплект входят втулки и штифты, изготовленные по той же формуле сплава и подвергнутые аналогичным операциям закалки и отпуска, что и оригинальные детали Grade 100. Каждая деталь прецизионно обработана, доведена до заданных допусков и индивидуально протестирована на proof-load для обеспечения безопасной взаимозаменяемости.

Состав материала и изготовление
Компоненты изготовлены из полностью дегазированной, мелкозернистой легированной стали в соответствии с DIN 17115. Типичные параметры: C 0.35–0.45%, Cr 0.5–0.8%, Ni 0.3–0.6%, Mo 0.15–0.25%; S, P ≤ 0.035%; алюминиевое дегазирование; контролируемая закалка и отпуск для достижения ≈45–50 HRC твердости поверхности.

Рекомендации по установке и обслуживанию

• Осмотрите всю цепь: треснувшие, согнутые или сильно корродированные звенья требуют замены цепи
• Удалите изношенную втулку и штифт с помощью подходящего инструмента для разрыва цепи, чтобы не повредить звено
• Очистите полость звена от загрязнений, ржавчины и коррозии перед сборкой
• Установите новую втулку, полностью посадив и совместив её с пластиной звена
• Вставьте новый штифт, обеспечив плавную посадку; не применяйте силу; проверьте полную посадку и выравнивание
• Ручная артикуляция цепи для проверки свободного вращения и отсутствия заеданий или необычных шумов
• Контролируйте первые циклы работы, правильно смазывайте (избегайте чрезмерной смазки) и документируйте проверки

Доступные размеры (табличный формат)
Размер цепи | Диаметр цепи (in) | Диаметр втулки (in) | Диаметр штифта (in) | Вес комплекта (lbs) | Типичн. WLL (lbs) | Стандартное обозначение
9/32 | 0.281 in | 0.375 in | 0.250 in | 0.5 | 5,400 | CBHW7
5/16 | 0.313 in | 0.438 in | 0.281 in | 0.5 | 7,100 | CBHW8
3/8 | 0.375 in | 0.500 in | 0.313 in | 0.5 | 10,200 | CBHW10
1/2 | 0.500 in | 0.625 in | 0.375 in | 0.5 | 14,400 | CBHW13
5/8 | 0.625 in | 0.750 in | 0.438 in | 0.5 | 22,600 | CBHW16
3/4 | 0.750 in | 0.875 in | 0.500 in | 0.5 | 32,400 | CBHW19/20
7/8 | 0.875 in | 1.000 in | 0.563 in | 0.5 | 44,100 | CBHW22
1 in | 1.000 in | 1.125 in | 0.625 in | 0.75 | 58,000 | CBHW26

Материальные спецификации (табличный формат)
Свойство | Спецификация | Метод испытания
Класс материала | Легированная сталь (DIN 17115) | Сертификация материала
Содержание углерода | 0.35–0.45% | ASTM E1019
Содержание хрома | 0.5–0.8% | ASTM E1019
Содержание никеля | 0.3–0.6% | ASTM E1019
Содержание молибдена | 0.15–0.25% | ASTM E1019
Содержание серы | ≤ 0.035% | ASTM E1019
Содержание фосфора | ≤ 0.035% | ASTM E1019
Твердость поверхности (втулка) | 45–50 HRC | ASTM E18
Твердость поверхности (штифт) | 45–50 HRC | ASTM E18
Предел прочности на разрыв | ≥ 1,800 MPa (260 ksi) | ASTM E8
Предел текучести | ≥ 1,400 MPa (200 ksi) | ASTM E8
Относительное удлинение | ≥ 8% | ASTM E8
Ударная вязкость | ≥ 40 J (30 ft-lbs) при 0°C | ASTM E23

Размерные спецификации (табличный формат)
Размер | Допуск | Метод измерения
Диаметр втулки наружный | ±0.01 in (±0.25 mm) | Микрометр
Диаметр втулки внутренний | ±0.005 in (±0.13 mm) | Микрометр
Длина втулки | ±0.01 in (±0.25 mm) | Штангенциркуль
Диаметр штифта | ±0.005 in (±0.13 mm) | Микрометр
Длина штифта | ±0.01 in (±0.25 mm) | Штангенциркуль
Угол фаски | 45° ± 5° | Визуальный контроль
Шероховатость поверхности (втулка/штифт) | Ra 0.4–0.8 µm | Профилометр

Характеристики производительности (табличный формат)
Характеристика | Спецификация | Основание
Сохранение грузоподъемности | ≥ 95% от исходной WLL цепи | EN 818-7 Раздел 5.2
Точность шага | ±0.02 in (±0.51 mm) на 10 звеньев | EN 818-7 Раздел 5.3
Сопротивление вращению | ≤ 5% увеличение по сравнению с новой цепью | ISO 1149
Скорость износа | Сопоставима с оригинальной цепью | ASTM G65
Коррозионная стойкость | Оцинкованное покрытие (опционально), ASTM B117 (500+ часов) | ASTM B117
Температурный диапазон | -20°C до +80°C (-4°F до +176°F) | Спецификация материала
Срок службы | 5–10 лет (типичное использование, зависит от применения) | Полевые данные

Содержимое комплекта

• Запасные втулки: количество варьируется в зависимости от размера цепи (обычно 4–10 шт. в комплекте)
• Запасные штифты: количество варьируется в зависимости от размера цепи (обычно 4–10 шт. в комплекте)
• Инструкции по установке с указаниями по выравниванию
• Сертификация материала в соответствии с DIN 17115
• Протокол испытаний / документация proof-load испытаний

Стандарты и соответствие

• ASTM A952 — Chain, Welded, Double Loop, Alloy Steel, for Lifting
• EN 818-7 — Short Link Chain for Lifting Purposes, Fine Tolerance Hoist Chain
• DIN 17115 — Steel for Welded Round Steel Link Chains
• EN 818-1 — General Conditions of Acceptance for Short Link Chain
• Предоставляются proof-load испытания и полная сертификация материалов

Сертификация и испытания
Каждая втулка и штифт индивидуально проходят proof-load испытание (пример: испытательная нагрузка = 2.5 × WLL соответствующего размера цепи). Измерительная проверка выполняется микрометрами, штангенциркулями и профилометрами; твердость и механические свойства задокументированы в прилагаемых отчетах об испытаниях.

Характеристики / Технические спецификации

• Продукт: Ремкомплект втулок и штифтов Grade 100
• Материал: Легированная сталь по DIN 17115, полностью дегазированная, мелкозернистая
• Поверхностная твердость: ≈45–50 HRC (втулка и штифт)
• Прочность на разрыв: ≥ 1,800 MPa (260 ksi)
• Предел текучести: ≥ 1,400 MPa (200 ksi)
• Относительное удлинение: ≥ 8%
• Ударная вязкость: ≥ 40 J при 0°C
• Размерные допуски: втулка OD ±0.01 in, ID ±0.005 in, диаметр штифта ±0.005 in
• Типичный диапазон WLL: 5,400–58,000 lbs в зависимости от размера цепи
• Proof-load испытания: 100% для каждого компонента
• Опциональное покрытие: оцинковка для повышенной коррозионной стойкости
• Рабочий температурный диапазон: -20°C до +80°C
