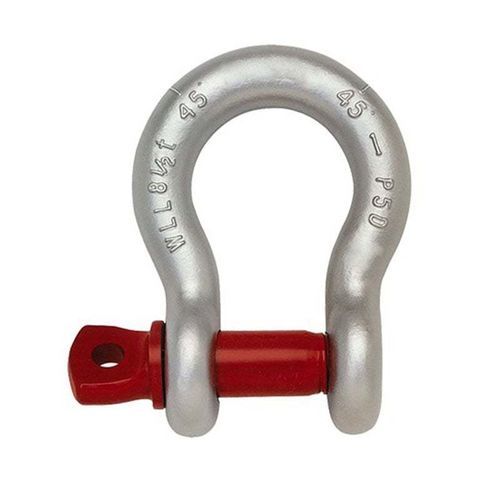

Подъемная скоба с подвижной головкой G-209

винтоваяс повышенной сопротивляемостью

Обзор продукта
Рым‑шекели с винтовым штифтом G-209 (тип US) имеют большую округлую дужку, позволяющую принимать нагрузки из нескольких направлений при минимальной боковой нагрузке. Подходят для многоветвевых строп, соединения строп с грузовыми кольцами и для широких лент. Конструкция с винтовым штифтом обеспечивает быструю и многократную сборку/разборку, что удобно для временных или часто подключаемых/отключаемых узлов.

Характеристики продукта

• Фиксация винтовым штифтом для быстрой сборки и разборки.
• Ковка в падении (drop forged), отпуск и закалка для высокой прочности.
• Варианты покрытия: цинкование, горячее цинкование, порошковое покрытие.
• Соответствует требованиям ASME B30.26.
• Коэффициент запаса прочности: 6:1.
• Номинальная рабочая нагрузка (WLL) выбита на каждом шекеле для идентификации.

Параметры (размеры в дюймах)
Size | Working Load Limit | Weight (lbs) | A | B | C | E | G | H | P | C | A
3/16 | 1/3 | 0.06 | 0.38 | 0.25 | 0.88 | 0.6 | 0.98 | 1.47 | 0.19 | 0.06 | 0.06
1/4 | 1/2 | 0.1 | 0.47 | 0.31 | 0.13 | 0.78 | 1.28 | 1.84 | 0.25 | 0.06 | 0.06
5/16 | 3/4 | 0.19 | 0.53 | 0.38 | 1.22 | 0.84 | 1.47 | 2.09 | 0.31 | 0.06 | 0.06
3/8 | 1 | 0.31 | 0.66 | 0.44 | 1.44 | 1.03 | 1.78 | 2.49 | 0.38 | 0.13 | 0.06
7/16 | 1-1/2 | 0.38 | 0.75 | 0.5 | 1.69 | 1.16 | 2.03 | 2.91 | 0.44 | 0.13 | 0.06
1/2 | 2 | 0.72 | 0.81 | 0.63 | 1.88 | 1.31 | 2.31 | 3.28 | 0.5 | 0.13 | 0.06
5/8 | 3-1/4 | 1.37 | 1.06 | 0.75 | 2.38 | 1.69 | 2.94 | 4.19 | 0.69 | 0.13 | 0.06
3/4 | 4-3/4 | 2.35 | 1.25 | 0.88 | 2.81 | 2.00 | 3.50 | 4.97 | 0.81 | 0.25 | 0.06
7/8 | 6-1/2 | 3.62 | 1.44 | 1.00 | 3.31 | 2.28 | 4.03 | 5.83 | 0.97 | 0.25 | 0.06
1 | 8-1/2 | 5.03 | 1.69 | 1.13 | 3.75 | 2.69 | 4.69 | 6.56 | 1.06 | 0.25 | 0.06
1-1/8 | 9-1/2 | 7.41 | 1.81 | 1.25 | 4.25 | 2.91 | 5.16 | 7.47 | 1.25 | 0.25 | 0.06
1-1/4 | 12 | 9.50 | 2.03 | 1.38 | 4.69 | 3.25 | 5.75 | 8.25 | 1.38 | 0.25 | 0.06
1-3/8 | 13-1/2 | 13.53 | 2.25 | 1.50 | 5.25 | 3.63 | 6.38 | 9.16 | 1.50 | 0.25 | 0.13

Стандарты
Соответствует требованиям ASME B30.26.

Технические спецификации

• Модель: G-209 Screw Pin Bow Shackle (тип US).
• Производство: drop forged; закалка и отпуск.
• Варианты покрытия: цинкование, горячее цинкование, порошковое покрытие.
• Соответствие: ASME B30.26.
• Коэффициент запаса прочности: 6:1.
• Маркировка: WLL выбито на каждом шекеле.
• Типичные области применения: многоветвевые стропы, соединение с грузовыми кольцами, использование с широкими лентами; подходит для временных или часто подключаемых соединений.
• Доступные размеры: от 3/16" до 1-3/8" (см. блок параметров для полных размеров и массы).
