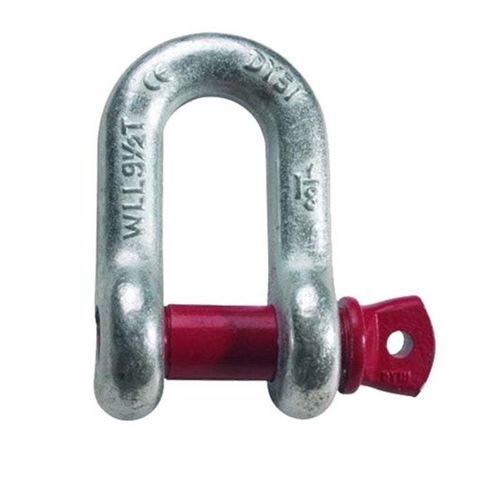

Подъемная скоба в D G-210

винтовая

Обзор продукта
D-образные скобы с винтовым штифтом — ковaные (drop-forged) соединители, предназначенные для тянущих или подъемных операций в прямой линии с одноногими текстильными стропами. Эти оцинкованные скобы подходят для строп из нейлона и полиэстера и используются как соединительное звено с цепью. Не использовать с многоногими стропами во избежание боковой нагрузки.

Особенности продукта

• Стандартный винтовой штифт для быстрой сборки/разборки.
• Ковка с термической обработкой: закалка и отпуск.
• Доступные покрытия: цинкование, горячее цинкование, порошковое покрытие.
• Соответствует требованиям ASME B30.26.
• Коэффициент запаса прочности: 6:1.
• На каждой скобе выбит WLL (рабочая нагрузка).

Параметры
Номинальный размер (in.) | Рабочая нагрузка (t)* | Вес | A | B | C | E | G | K | G | A | Допуск+/-
1/4 in. | 1/2 | 0.11 | 0.47 | 0.31 | 0.25 | 0.97 | 0.97 | 1.59 | 0.06 | 0.06
5/16 in. | 3/4 | 0.17 | 0.53 | 0.38 | 0.31 | 1.15 | 1.07 | 1.91 | 0.06 | 0.06
3/8 in. | 1 | 0.28 | 0.66 | 0.44 | 0.38 | 1.42 | 1.28 | 2.31 | 0.13 | 0.06
7/16 in. | 1.1/2 | 0.43 | 0.75 | 0.5 | 0.44 | 1.63 | 1.48 | 2.67 | 0.13 | 0.06
1/2 in. | 2 | 0.59 | 0.81 | 0.63 | 0.5 | 1.81 | 1.66 | 3.03 | 0.13 | 0.06
5/8 in. | 3.1/4 | 1.25 | 1.06 | 0.75 | 0.63 | 2.32 | 2.04 | 3.76 | 0.13 | 0.06
3/4 in. | 4.3/4 | 2.63 | 1.25 | 0.88 | 0.81 | 2.75 | 2.4 | 4.53 | 0.25 | 0.06
7/8 in. | 6.1/2 | 3.16 | 1.44 | 1 | 0.97 | 3.2 | 2.86 | 5.33 | 0.25 | 0.06
1 in. | 8.1/2 | 4.75 | 1.69 | 1.13 | 1 | 3.69 | 3.24 | 5.94 | 0.25 | 0.06
1.1/2 in. | 9.1/2 | 6.75 | 1.81 | 1.25 | 1.25 | 4.07 | 3.61 | 6.78 | 0.25 | 0.06
1.1/4 in. | 12 | 9.06 | 2.03 | 1.38 | 1.38 | 4.53 | 3.97 | 7.5 | 0.25 | 0.13
1.3/8 in. | 13.1/2 | 11.63 | 2.25 | 1.5 | 1.5 | 5.01 | 4.43 | 8.28 | 0.25 | 0.13
1.1/2 in. | 17 | 15.95 | 2.38 | 1.63 | 1.62 | 5.38 | 4.84 | 9.05 | 0.25 | 0.13
1.3/4 in. | 25 | 26.75 | 2.88 | 2 | 2.12 | 6.38 | 5.78 | 10.97 | 0.25 | 0.13

Стандарты
ASME B30.26 (ссылочный стандарт, указан в характеристиках).

Технические характеристики

• Модель: G-210 (D-образный скоба с винтовым штифтом, американский тип, ковка).
• Назначение: только для тянущих/подъемных операций в прямой линии; для одноногих текстильных строп (нейлон, полиэстер) и как соединение с цепью.
• Изготовление: ковка, закалка и отпуск.
• Доступные покрытия: цинкование, горячее цинкование, порошковое покрытие.
• Коэффициент запаса прочности: 6:1.
• WLL и размеры: см. блок Параметры выше для полного перечня номинальных размеров, WLL, весов и размеров.
• WLL выбит на каждом скобе.
