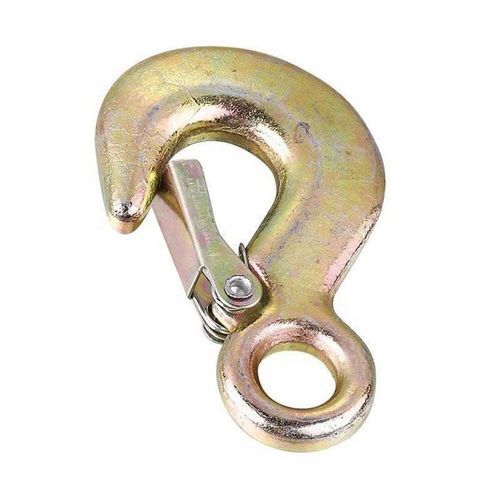

Крюк для подъема Grade 100

с проушинойдля цепис автоматической блокировкой

Обзор продукта
Проушинный самоблокирующийся крюк Grade 100 для цепных грузоподъёмных операций, изготовлен из закалённой и отпущенной легированной стали. Обеспечивает как минимум на 25% большую WLL по сравнению с традиционными изделиями Grade 80. Прошёл испытание на испытательную нагрузку при 2.5× WLL с сертификацией по каждой партии, коэффициент проектирования 4:1, оценка усталостной прочности — 20 000 циклов при 1.5× WLL. Минимальная температура отпуска 400°C. 100% контроль трещин методом Magnaflux для каждой партии.

Параметры

• WH70 — Working Load Limit (WLL): 5,700 lbs; Для цепи Grade 100: 9/32–5/16 in; Размеры (in): e: 7.13, h: 1.02, a: 0.79, w: 1.38, w1: 1.38, d2: 0.51, g: 1.34; Вес: 2.43 lbs.
• WH100 — WLL: 8,800 lbs; Для цепи Grade 100: 3/8 in; Размеры (in): e: 8.58, h: 1.18, a: 1.14, w: 1.65, w1: 1.57, d2: 0.63, g: 1.77; Вес: 4.41 lbs.
• WH130 — WLL: 15,000 lbs; Для цепи Grade 100: 1/2 in; Размеры (in): e: 10.59, h: 1.57, a: 1.38, w: 1.93, w1: 1.85, d2: 0.79, g: 2.05; Вес: 8.82 lbs.
• WH160 — WLL: 22,600 lbs; Для цепи Grade 100: 5/8 in; Размеры (in): e: 12.56, h: 1.97, a: 1.61, w: 2.36, w1: 2.36, d2: 0.94, g: 2.36; Вес: 14.99 lbs.

Стандарты и упаковка
Наименование: Grade 100 Eye Self Locking Hook; Упаковка: картон + стальная поддонная паллета; Изготовлен в соответствии с EN 1677-3, ASME B30.26 и ASME B30.10; Сертифицирован DGUV GS-OA-15-05 и DGUV GS-MO-15-05.

Технические характеристики

• Материал: закалённая и отпущенная легированная сталь
• Working Load Limit (WLL): см. Параметры
• Минимальная температура отпуска: 400°C
• Коэффициент расчёта: 4:1
• Испытание пробной нагрузкой при 2.5× WLL с сертификацией по партии
• Усталостная оценка: 20 000 циклов при 1.5× WLL
• 100% контроль трещин методом Magnaflux для каждой партии
• Изготовлен в соответствии с EN 1677-3, ASME B30.26 и ASME B30.10
• Сертифицирован DGUV GS-OA-15-05 и DGUV GS-MO-15-05
