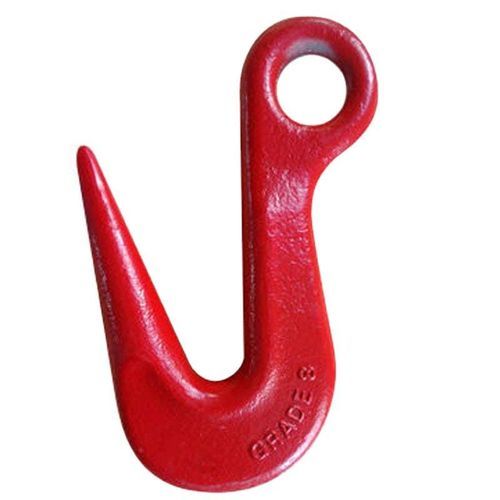

Крюк укорачивание Grade 100

с ушкомдля высоких нагрузокиз стали

Обзор продукта
Крюк с ушком Grade 100, изготовлен из закалённой и отпущенной легированной стали. Обеспечивает как минимум на 25% большую рабочую нагрузку (WLL) по сравнению с традиционными изделиями Grade 80. Опорные крылья предотвращают деформацию звена цепи и позволяют использовать полную WLL в эксплуатации. Не применять с Omega Link. Минимальная температура отпуска 400 °C. Усталостная оценка: 20 000 циклов при 1,5× WLL. Испытание контрольной нагрузкой при 2,5× WLL с сертификатом на каждую партию. Коэффициент проектирования 4:1.

Технические параметры

• 5,700 lb | 2.5 t | Для цепи Grade 100 1/4 – 5/16 in | A 0.63 in | F 1.18 in | G 0.35 in | K 2.44 in | P 0.39 in | Масса 0.7 lb
• 8,800 lb | 4.0 t | Для цепи Grade 100 3/8 in | A 0.79 in | F 1.57 in | G 0.51 in | K 3.23 in | P 0.51 in | Масса 1.3 lb
• 15,000 lb | 6.7 t | Для цепи Grade 100 1/2 in | A 1.02 in | F 2.05 in | G 0.63 in | K 4.21 in | P 0.67 in | Масса 3.1 lb
• 22,600 lb | 10 t | Для цепи Grade 100 5/8 in | A 1.18 in | F 2.24 in | G 0.79 in | K 5.19 in | P 0.83 in | Масса 8.8 lb
• 35,300 lb | 16 t | Для цепи Grade 100 3/4 in | A 1.50 in | F 2.87 in | G 0.94 in | K 5.79 in | P 0.91 in | Масса 8.8 lb

Стандарты и упаковка

• Стандарты: DIN PAS 1061; ASTM A952/A952M
• Упаковка: картон + стальная поддона

Технические характеристики

• Материал: закалённая и отпущенная легированная сталь
• Повышенный WLL: не менее чем на 25% больше, чем у Grade 80
• Испытание контрольной нагрузкой: 2,5× WLL с сертификатом на партию
• Коэффициент проектирования: 4:1
• Усталостная оценка: 20 000 циклов при 1,5× WLL
• Температура отпуска: ≥ 400 °C
• Ограничение: не использовать с Omega Link
• Особенность конструкции: опорные крылья предотвращают деформацию звена цепи
