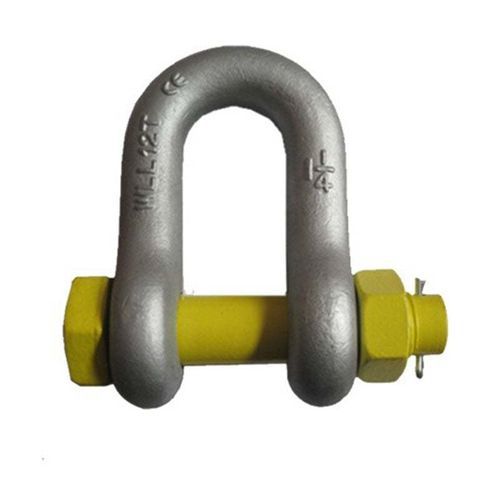

Подъемная скоба в D Australian Type Drop Forged Safety Bolt Dee Shackle

с затвором и контргайкойвинтовая

Обзор продукта
Д-образный шакл AS2741 Grade S с предохранительным/больтовым штифтом. Применим в тех случаях, где используются шаклы с круглым штифтом или с винтовым штифтом. Болтовые шаклы предпочтительнее для постоянных или длительных установок, а также если существует риск смещения груза по штифту и его проворота.

Характеристики продукта

• Соответствует AS2741, изготовлен из материала Grade S в конфигурации Dee (D) с винтовым/болтовым штифтом.
• Покрытия: оцинкование, порошковая окраска или естественный (self colored) вид.
• Маркировка: рабочая нагрузка (WLL) в тоннах и класс качества нанесены на шакл.
• Проверен испытанием при 2 × WLL; минимальная разрывная нагрузка 6 × WLL.
• Испытательные сертификаты доступны по запросу.
• Подходит для подъёмных работ и для постоянного/длительного использования.

Параметры (таблица размеров)
SIZE MM | WLL TON | D MM | d MM | B MM
6 | 0.5 | 6 | 8 | 12
8 | 0.75 | 8 | 10 | 13
10 | 1 | 10 | 11 | 17
11 | 1.5 | 11 | 13 | 18
13 | 2 | 13 | 16 | 21
16 | 3.2 | 16 | 19 | 27
29 | 4.7 | 29 | 22 | 32
22 | 6.5 | 22 | 25 | 37
25 | 8.5 | 25 | 29 | 43
29 | 9.5 | 29 | 32 | 46
32 | 12 | 32 | 35 | 52
35 | 13.5 | 35 | 38 | 57
38 | 17 | 38 | 41 | 60
44 | 25 | 44 | 51 | 73
51 | 35 | 51 | 57 | 83

Стандарты
AS2741

Технические спецификации

• Тип модели: Д-образный шакл австралийского типа, кованый (drop-forged), с предохранительным болтом.
• Класс материала: Grade S.
• Конфигурация: Dee (D) с предохранительным/болтовым штифтом (винтовой/болтовой).
• Покрытия: оцинкование, порошковое покрытие или без покрытия.
• Маркировка: WLL (рабочая нагрузка) в тоннах и класс качества на изделии.
• Испытания: проверка при 2 × WLL; минимальная разрывная нагрузка 6 × WLL; доступны сертификаты испытаний.
• Применение: подходит для подъёмных работ и для постоянного/длительного использования при риске проворота штифта.
