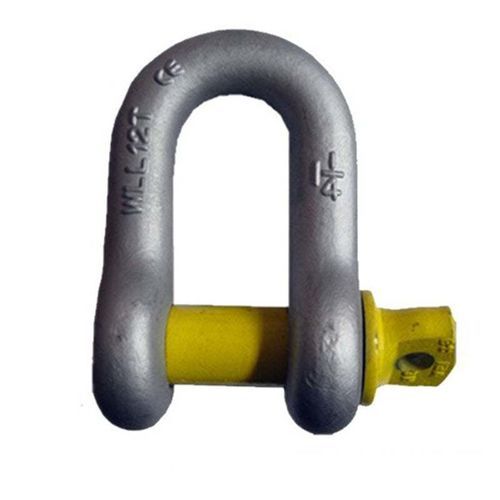

Подъемная скоба в D

винтоваядля использования на морских судах

Описание продукта
D-образные шаклы AS2741 Grade S — ковка drop-forged с винтовым шплинтом, предназначенные для подъёма по прямой линии и соединения с цепями, канатами и другими сертифицированными креплениями. Применяются в морской, сельскохозяйственной, горной и инженерной отраслях.

Особенности продукта

• Изготовлены в соответствии с AS2741 из материала Grade S, конфигурация Dee (D) с винтовым шплинтом.
• Варианты покрытия: оцинковка, порошковое покрытие или естественная поверхность.
• Маркировка: WLL (рабочая нагрузка) в тоннах и класс качества.
• Испытаны на прочность: контрольное испытание 2× WLL; минимальная разрушающая нагрузка 6× WLL.
• Предназначены для прямолинейных тяг и подъёмов; не предназначены для боковых или наклонных нагрузок.

Параметры
Размер (мм) | WLL (t) | D (mm) | d (mm) | B (mm)
6 | 0.5 | 6 | 8 | 12
8 | 0.75 | 8 | 10 | 13
10 | 1 | 10 | 11 | 17
11 | 1.5 | 11 | 13 | 18
13 | 2 | 13 | 16 | 21
16 | 3.2 | 16 | 19 | 27
19 | 4.7 | 19 | 22 | 32
22 | 6.5 | 22 | 25 | 37
25 | 8.5 | 25 | 29 | 43
29 | 9.5 | 29 | 32 | 46
32 | 12 | 32 | 35 | 52
35 | 13.5 | 35 | 38 | 57
38 | 17 | 38 | 41 | 60
44 | 25 | 44 | 51 | 73
81 | 35 | 81 | 57 | 83

Стандарты

• AS2741 Grade S

Характеристики / Технические спецификации

• Стандарт: AS2741 Grade S.
• Конфигурация: Dee (D) шакл с винтовым шплинтом.
• Класс материала: Grade S.
• Варианты покрытия: оцинкованный, порошковое покрытие, натуральная отделка.
• Идентификация: маркировка WLL (тонн) и класс качества.
• Испытания: проверено на 2× WLL; минимальная разрушающая нагрузка 6× WLL.
• Применение: подъёмы в прямой линии и соединения с цепями, канатами и сертифицированными креплениями; не предназначено для боковых или наклонных нагрузок.
