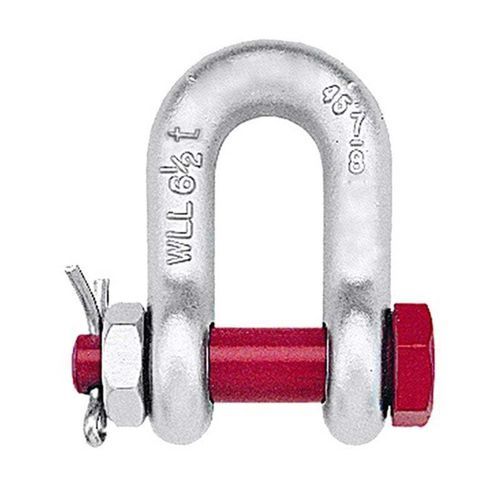

Подъемная скоба в D G-2150

с затвором и контргайкой

Обзор продукта
D-скобы с предохранительным болтом предназначены для применения там, где обычно используются скобы с круглыми штифтами или винтовыми штифтами. Болтовая конструкция обеспечивает повышенную безопасность для постоянных или долгосрочных креплений и в случаях, когда нагрузка может соскользнуть по штифту.

Особенности продукта

• Материал: легированная сталь или углеродистая сталь.
• Отделка: горячее цинкование, электролитическое цинкование или натуральная поверхность.
• Термообработка: закалка и отпуск.
• Максимальная контрольная нагрузка: 2,0 × предел рабочей нагрузки (WLL).
• Минимальная разрушающая нагрузка: 4× или 6× WLL в зависимости от спецификации.
• Возможна индивидуальная маркировка по запросу.

Параметры
Примечание: размеры в дюймах, если не указано иное.
Размер | Предел рабочей нагрузки (t) | Вес (lbs) | A | B | C | D | E | F | H | L | N | C (допуск) | A (допуск)
3/16 | 1/3 | 0.06 | 0.38 | 0.25 | 0.88 | 0.19 | 0.6 | 0.56 | 1.47 | 0.98 | 0.19 | 0.06 | 0.06
1/4 | 1/2 | 0.11 | 0.47 | 0.31 | 1.13 | 0.25 | 0.78 | 0.61 | 1.84 | 1.28 | 0.25 | 0.06 | 0.06
5/16 | 3/4 | 0.22 | 0.53 | 0.38 | 1.22 | 0.31 | 0.84 | 0.75 | 2.09 | 1.47 | 0.31 | 0.06 | 0.06
3/8 | 1 | 0.33 | 0.66 | 0.44 | 1.44 | 0.38 | 1.03 | 0.91 | 2.49 | 1.78 | 0.38 | 0.13 | 0.06
7/16 | 1-1/2 | 0.49 | 0.75 | 0.5 | 1.69 | 0.44 | 1.16 | 1.06 | 2.91 | 2.03 | 0.44 | 0.13 | 0.06
1/2 | 2 | 0.79 | 0.81 | 0.64 | 1.88 | 0.5 | 1.31 | 1.19 | 3.28 | 2.31 | 0.5 | 0.13 | 0.06
5/8 | 3-1/4 | 1.68 | 1.06 | 0.77 | 2.38 | 0.63 | 1.69 | 1.5 | 4.19 | 2.94 | 0.69 | 0.13 | 0.06
3/4 | 4-3/4 | 2.72 | 1.25 | 0.89 | 2.81 | 0.75 | 2.00 | 1.81 | 4.97 | 3.50 | 0.81 | 0.25 | 0.06
7/8 | 6-1/2 | 3.95 | 1.44 | 1.02 | 3.31 | 0.88 | 2.28 | 2.09 | 5.83 | 4.03 | 0.97 | 0.25 | 0.06
1 | 8-1/2 | 5.66 | 1.69 | 1.15 | 3.75 | 1.00 | 2.69 | 2.38 | 6.56 | 4.69 | 1.06 | 0.25 | 0.06

Стандарты
Для этого продукта конкретные стандарты не указаны.

Технические характеристики

• Материалы: легированная сталь или углеродистая сталь.
• Отделка: горячее цинкование, электролитическое цинкование или натуральная поверхность.
• Термообработка: закалка и отпуск.
• Контрольная нагрузка и минимальная разрушающая нагрузка указаны выше.
• Доступные размеры и габариты перечислены в разделе Параметры.
