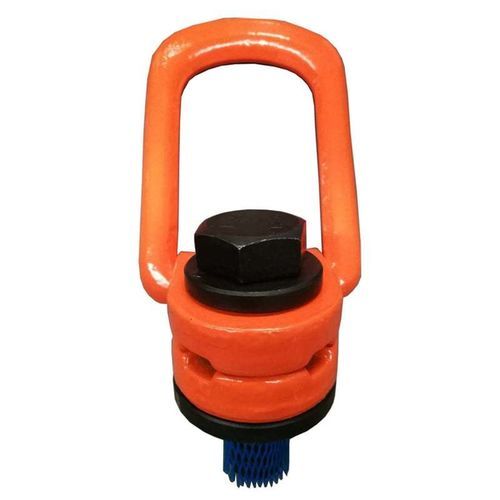

Подъемное кольцо с поворотом на 180° Grade 100

для сваркидля высокой нагрузкикованое

Введение
Приварное строповочное кольцо Grade 100 с двойным основанием предназначено для постоянных высоконагруженных точек подъема на тяжёлом оборудовании и конструкциях. Конструкция с двойным основанием увеличивает площадь сварки, улучшая структурную целостность при повторных и экстремальных нагрузках.

Материалы и производство
Изготовлено из высокопрочной легированной стали с закалкой и отпуском для оптимизации структуры зерна. Компоненты покрыты эпоксидным покрытием для защиты от коррозии и повышения видимости в промышленной среде.

Точность ковки и контроль качества
Каждое кольцо изготовлено методом точной ковки для обеспечения стабильных размеров. 100% изделий проходят магнитопорошковую/электромагнитную проверку (Magnaflux) на наличие трещин. Устойчивость к усталости — 20 000 циклов при 1,5× WLL. Партии продукции проходят доказательное испытание (proof-load) при 2,5× WLL.

Эксплуатационные и безопасностные преимущества

• Оптимальное распределение нагрузки: конструкция с двойным основанием распределяет сварные нагрузки по двум зонам, снижая локальные концентрации напряжений.
• Гибкое выравнивание: поворот на 180° позволяет кольцу самостоятельно ориентироваться по силе тяги стропа, предотвращая боковую нагрузку.
• Интегрированный дренаж: основание включает зону отвода воды, чтобы избежать задержки влаги в зоне сварки.
• Высокая видимость: эпоксидное покрытие защищает от внешних воздействий и облегчает визуальный контроль операторами.
• Сервисное заявление: зажим для закрепления рассчитан на безопасную эксплуатацию до 20 000 подъёмов при полной нагрузке (по утверждению производителя).
• Установка кронштейна: кронштейн должен быть выровнен по направлению тяги с допуском ±10°.

Параметры (размеры в дюймах, вес в lbs)
A (in) | B (in) | C (in) | D (in) | E (in) | F (in) | G (in) | H (in) | Вес (lbs) | РАБОЧАЯ НАГРУЗКА (тонн)
0.55 | 2.56 | 1.89 | 1.14 | 5.28 | 0.55 | 2.36 | 3.11 | 1.61 | 4.0
0.79 | 3.27 | 2.36 | 1.54 | 6.65 | 0.63 | 3.46 | 4.06 | 3.97 | 6.7
0.87 | 3.78 | 2.56 | 1.89 | 7.72 | 0.77 | 3.86 | 4.65 | 6.61 | 10.0
1.22 | 4.96 | 3.54 | 2.17 | 10.39 | 1.14 | 5.00 | 3.10 | 12.67 | 16.0
1.65 | 6.89 | 5.12 | 3.11 | 14.61 | 1.77 | 6.18 | 8.54 | 35.26 | 30.0
Примечание: Рабочая нагрузка (WLL) основана на коэффициенте проектирования 4:1. Для несимметричных нагрузок допустимую грузоподъёмность необходимо уменьшать в соответствии с таблицами корректировок.

Стандарты и испытания

• EN 1677-1: кованые компоненты для стропов (модификация для характеристик Grade 100).
• ASTM A952 / A952M: спецификация для кованых подъемных компонентов Grade 100 из легированной стали.
• DIN PAS 1061: требования к цепям и аксессуарам Grade 100.
• AS 3776: подъемные компоненты для цепных стропов Grade V (100).
• Испытания: партии продукции испытаны при 2,5× WLL.
• Коэффициент проектирования: 4:1 соблюдается (минимальная разрушающая нагрузка = 4× WLL).
• Испытания на усталость: 20 000 циклов при 1,5× WLL.
• Magnaflux: 100% электромагнитная проверка на трещины для всех кованых колец.
• Требования к сварке: полный периметр основания должен быть проварен квалифицированным сварщиком; зона отвода воды должна быть оставлена как указано.

Техническое обслуживание и осмотр

• Визуальный осмотр: перед каждым использованием проверять наличие трещин сварных швов, деформаций, коррозии или чрезмерного износа.
• Выравнивание: убедиться, что кронштейн выровнен в пределах ±10° относительно направления тяги.
• Критерии замены: выводить из эксплуатации при износе более 10% от первоначальных размеров или при обнаружении трещин.

Характеристики / Технические спецификации

• Коммерческое наименование: Grade 100 Double Base Weld On Ring
• Материал: высокопрочная легированная сталь, закаленная и отпущенная
• Покрытие: эпоксидная краска
• Коэффициент безопасности: 4:1 (минимальная разрушающая нагрузка = 4× WLL)
• Доказательное испытание: 2,5× WLL на партию продукции
• Класс по усталости: 20 000 циклов при 1,5× WLL
• Контроль: 100% Magnaflux электромагнитная проверка на трещины
• Поворот: 180° для самовыравнивания
• Сварка: полный периметр сварки, за исключением зоны отвода воды; сварка должна выполняться квалифицированным сварщиком
• Допуск на выравнивание: ±10°
• Заявленный срок службы зажима анкера: безопасен до 20 000 подъёмов при полной нагрузке (заявление производителя)
